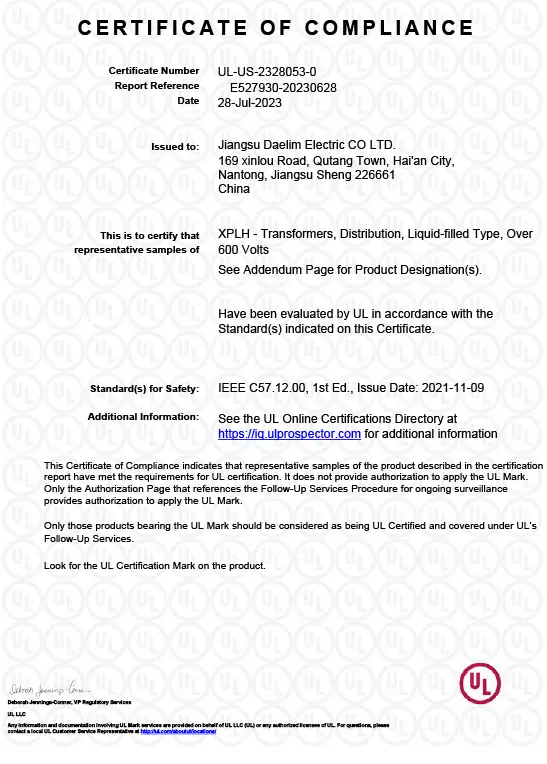

1.000+ elektrische Transformatoren (7,2–34,5 kV, 25–3000 kVA) — UL bewertet, Konformitätsbescheinigung verfügbar — Auf Lager und versandbereit aus Houston, CA und Florida. Kontaktieren Sie uns noch heute!
Primäre Spannungsbewertungen: 12,47 kV & 24,94 kV
Sekundäre Spannungsbewertungen: 600Y/347 V
H.V. TAP BEREICH: 11000V-28800V
VERBINDUNGSTYP: UL, cUL, CSA
TYPE: SF11-3000-3750/12.4724.94/0.6
BIL: 30-125 kV
Standards: CSA C88
Anwendung: Verteilungssystem
Nennleistung: 3750 kVA
Daelim Transformer ist auf die Herstellung von Transformatoren spezialisiert, die strengen Standards wie CSA, ANSI/IEEE und CUL&UL entsprechen und die höchsten Qualitäts- und Sicherheitsstandards gewährleisten. Mit einer starken Marktpräsenz hat Daelim Transformer erfolgreiche Partnerschaften mit Fortune 500-Unternehmen wie Amazon, Eaton, Exxon Mobil und Dow aufgebaut. Diese Kooperationen belegen den Ruf und die Fähigkeit des Unternehmens, die anspruchsvollen Anforderungen bedeutender Akteure der Branche zu erfüllen. Daelim Transformer bietet anpassbare Lösungen für die 3750 kVA und 3500 kVA Umspanntransformatoren, die es Ihnen ermöglichen, den Transformator an Ihre spezifischen technischen Anforderungen anzupassen.
| Spezifikationen des 3750 kVA Umspanntransformators | |||
| HV | 12,47/24,94 kV | HV BIL | 125 kV |
| LV | 600 Y/346 V | LV BIL | 30 kV |
| Leistungsbewertung (ONAN) | 3000 kVA | Ölgewicht | 1890L |
| Leistungsbewertung (ONAF) | 3750 kVA | Gesamtgewicht | 16080 lbs |
| Frequenz | 60Hz | Farbe | Grau 70 |
| HV (12470V) | 14400 V | HV (24940V) | 28800 V |
| 13800V | 27600V | ||
| 13200V | 26400V | ||
| 12470V | 24940V | ||
| 12000V | 24000V | ||
| 11500V | 23000V | ||
| 11000V | 22000V | ||
Sie könnten genießen: 3750 kVA 3000 kVA Pad-Montierter Transformator
Kontaktieren Sie Daelim Transformer für spezielle Anforderungen
Der 3750 kVA Unterstationstransformator ist speziell für den amerikanischen Markt konzipiert. Er verfügt über ein doppeltes Hochspannungsdesign, das es dem Transformator ermöglicht, bei zwei verschiedenen Spannungsniveaus zu arbeiten. Der Transformator kann zwischen einer Hochspannung von 24,94 kV und einer niedrigeren Spannung von 12,47 kV umgeschaltet werden, was Flexibilität und Kompatibilität mit verschiedenen elektrischen Systemen und Anforderungen auf dem amerikanischen Markt bietet. Diese Vielseitigkeit ermöglicht es dem Transformator, unterschiedliche Spannungslevels effizient zu handhaben und die zuverlässige Übertragung und Verteilung von elektrischer Energie im gesamten Netz zu unterstützen.
Der SF11-3000-3750/12,47/24,94/0,6 ist ein dreiphasiger Umspanntransformator der nach dem IEEE C57 Standard für den US-Markt konzipiert wurde. Dieser Transformator verfügt über ein doppeltes Hochspannungsdesign, wobei eine Hochspannung mit 24,94 kV und die andere mit 14,27 kV ausgelegt ist. Die Anschlussbox des Transformators ist speziell dafür konzipiert, die Verbindung mit sowohl Hoch- als auch Niederspannungsschränken zu erleichtern, was zu seiner größeren Größe führt.
Der Transformator integriert die ONAN (Öl Natürlich Luft Natürlich) und ONAF (Öl Natürlich Luft Gezwungen) Kühlsysteme. Er hat eine maximale Kapazität von 3000 kVA mit Selbstkühlung, was einen Temperaturanstieg von 65 °C ermöglicht. Wenn der Ventilator für die Luftkühlung aktiviert wird, erhöht sich die maximale Kapazität auf 3750 kVA.
Für das Flüssigkeitserhaltungssystem kann der Transformator einem maximalen positiven Druck von 55 kPa (lbf/in²) und einem maximalen negativen Druck von 0,1 kPa (lbf/in²) standhalten. Der Tank ist so konzipiert, dass er einem Vakuumfüllungsdruck von 0,1 kPa (lbf/in²) standhält. Der Flüssigkeitsstand wird unter der Oberflächenhöhe des höchsten Mannlochflansches gehalten, mit einer Variation von 200 mm (in) bei 25 °C für eine Änderung von 5 mm (in) pro 10 °C Variation der Flüssigkeitstemperatur.
>44kV 3750 kVA Unterstationstransformator
44kV 3750 kVA Transformator
Der Transformator SF11-3750/44/0.6 ist speziell für den kanadischen Markt konzipiert und gemäß den Standards der CSA (Canadian Standards Association) hergestellt. Er arbeitet mit einer Hochspannung von 44 kV und einer Niederspannung von 600V. Die Kühlmethode, die von diesem Transformator eingesetzt wird, ist ONAN (Oil Natural Air Natural), die sich auf die natürliche Zirkulation der Isolierflüssigkeit und der umgebenden Luft zur Kühlung verlässt.
Die verwendete Isolierflüssigkeit in diesem Transformator ist Mineralöl, das wirksame Isolations- und Wärmeabführungseigenschaften bietet. Mit einer Kapazität von 3750 kVA kann dieser Transformator erhebliche Leistungsbelastungen in verschiedenen Anwendungen bewältigen. Er gewährleistet eine effiziente und zuverlässige Übertragung und Verteilung elektrischer Energie auf dem kanadischen Markt.
Die folgende Tabelle zeigt die Spezifikation des Transformators SF11-3750/44/0.6.
| HV | 44000V | Anzahl der Tap-Positionen | 5 |
| LV | 600V | Vektorguppe | Dyn1 |
| Methode | ONAN | Breite (mm) | 2240 |
| Leistungsbewertung | 3750 kVA | Länge (mm) | 2650 |
| Wickelmaterial | KUPFER | Höhe (mm) | 2700 |
| Impedanz | 5.75% | Lastverlust | 37000W |
| Effizienz | 99.37% | Leerlaufverlust | 3700W |
| Ölgewicht | 1800KG | Frequenz | 60Hz |
| Gesamtgewicht | 9000KG | Farbe | Grau 70 |
Bitte schreiben Sie Ihre Nachricht, fragen Sie nach dem Preis, wir werden Ihnen bald antworten, danke.
