Sicher • Zuverlässig • Effizient • Geringer Wartungsaufwand
Bis zu 10 MVA | 35 kV | 50/60 Hz
Gießharz | VPI | VPE
F/H-Isolierung | IP20–IP65
IEEE C57.12.01 · IEC 60076 · CSA C22.2 Nr. 47
Lieferzeit: 12–14 Wochen
Daelim Transformer bietet eine vollständige Palette von Trockentransformatoren in seinem Portfolio an. Wir bieten drei verschiedene Technologien an: Gießharz (epoxidharzbeschichtet), VPI (vakuumdruckimprägniert für den Innenbereich) und VPE (vakuumdruckverpackt mit Glasfaserverstärkung). Jede der Technologien garantiert einen Nullverlust, minimales Brandrisiko und geringen Wartungsaufwand.
Wir stellen Trockentransformatoren mit einer Nennleistung von bis zu 10 MVA und einer Spannung von bis zu 35 kV her. Sie sind für Frequenzen von 50/60 Hz und Isolierklassen F oder H verfügbar. Sie werden gemäß den Standards IEEE C57.12.01, IEC 60076 und CSA C22.2 Nr. 47 hergestellt und zeichnen sich durch eine Effizienz des DOE/Eco Design Tier 2 aus. Mit einem Schutz von IP20 bis IP65 bieten die Trockentransformatoren von Daelim Transformer eine zuverlässige Leistung gemäß allen weltweit geltenden Vorschriften.
Trocken-Transformator
Wir bieten drei Arten von Trockentransformatoren an, aber den höchsten Standard an angewandten Technologien und eine breite Palette technischer Spezifikationen.
Produkt | Gießharz | VPI-Trockentransformator | VPE-Trockentransformator |
Nennkapazität | Bis zu 10 MVA | Bis zu 10 MVA | Bis zu 10 MVA |
Nennspannung | Bis zu 35 kV | Bis zu 35 kV | Bis zu 35 kV |
Isoliermaterial | Epoxidharz | Polyester mit Glasfaser | Epoxidverkapselung |
Isolationsklasse | F oder H (155 °C / 180 °C) | F oder H | F oder H |
Wickelmaterial | Kupfer oder Aluminium | Kupfer oder Aluminium | Kupfer oder Aluminium |
Vektorgruppe | Dyn11/Dyn5/Dyn1 | Dyn11/Dyn5/Dyn1 | Dyn11/Dyn5/Dyn1 |
Abzapfer | OCTC, OLTC auf Anfrage | OCTC | OCTC |
Abzapfen | ±2×2.5% oder ±5% | ±2×2.5% oder ±5% | ±2×2.5% oder ±5% |
Gehäuse-IP-Bewertung | IP20 bis IP65 | IP20 bis IP65 | IP20 bis IP65 |
Frequenz | 50/60 Hz | 50/60 Hz | 50/60 Hz |
Kühlmethoden | (Luft natürlich, Luft erzwingend) AN / AF | AN / AF | AN / AF |
Standards | IEEE C57.12.01, IEC 60076, CSA C9 | IEEE C57.12.01, IEC 60076, CSA C9 | IEEE C57.12.01, IEC 60076, CSA C9 |
Betriebslebensdauer | 25-30 Jahre | 25-30 Jahre | 25-30 Jahre |
Anwendung | Industrie, hoch verschmutzte Umgebungen, hohe Feuchtigkeitszonen | Innenanwendungen | Extreme Außenbedingungen |

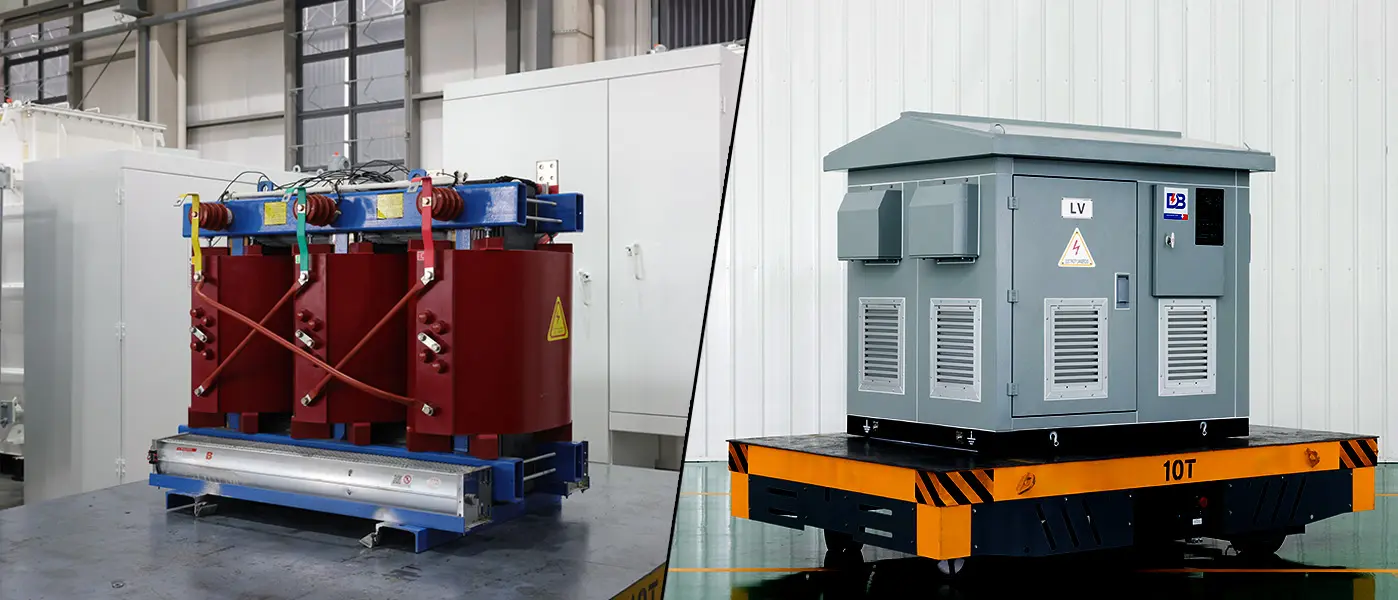

Technische Spezifikation der Trockentransformatoren von Daelim
Merkmal | Beschreibung | Kundenbenefit |
Gießharzdesign | Die gesamte Transformatorwicklungsanordnung ist unter Vakuum in Epoxidharz eingetaucht. Dies verhindert das Eindringen von Schmutz und Feuchtigkeit sowie die Verschlechterung der Isolationsmerkmale. | Der Transformator ist seit Jahren vor negativen Umwel Einflüssen geschützt. Die Wartungsintervalle sind deutlich seltener als bei Standardtransformatoren. |
Vakuumdruck-Imprägnierung | Die Wicklungen werden unter Druck und Vakuum mit Polyester oder Lack gesättigt und dann gebacken, um das Isolationssystem auszuhärten. | Geringere Herstellungskosten mit hervorragender Widerstandsfähigkeit gegen Feuchtigkeitspenetration. Hervorragende Option für den Innenbereich, wo Brandschutz wichtig ist. |
Vakuumdruck-Kapselung | Die Wicklungen verfügen über zusätzliche Glasfaser-Verstärkungen und Kapselungsschichten, um mechanische Festigkeit zu erreichen. | Bessere Widerstandsfähigkeit gegenüber thermischen Zyklen, Vibrationen und physischem Stress als bei Transformatoren vom Typ Gießharz. Ideal für den Außenbereich, marine Installationen und die Industrie. |
Fehlende Flüssigisolierung | Transformatoren verwenden keinen flüssigen Isolator. Die Kühlung erfolgt ausschließlich durch Luft. | Keine Öl Leckagen, keine Öl Prüfungen und Zündgefahren. Keine Notwendigkeit für Brandschutzsysteme. Transformatorenversicherungen sind günstiger. Schnellere Herstellung, Lieferung und Genehmigung. |
Feuerbeständigkeit | Epoxidharz und Polyester weisen eine hohe Flammfestigkeit auf und sind selbstlöschend. | Nicht brennbare Materialien, die im Brandfall keine zusätzliche Brennstoffquelle darstellen. Geeignet für die Installation in Innenräumen. |
Beständigkeit gegen hohe Kurzschlussströme | Die Spulen sind sehr robust und stabil, im Gegensatz zu ölgekühlten Spulen, die sich leichter verschieben lassen. | Fähigkeit, im Falle eines Kurzschlusses starken mechanischen Kräften standzuhalten. Schäden an den Wicklungen treten selten auf, was die Betriebskosten dieser Transformatoren senkt. |
Geringere Geräuschentwicklung | Die Konstruktion des Kerns und die verwendeten Materialien gewährleisten Festigkeit und Stabilität und verringern so das Auftreten von Vibrationen und Geräuschen. | Es kann in stark frequentierten Bereichen eingesetzt werden, ohne Büroangestellte, Patienten oder Gebäudenutzer zu stören. |
Einhaltung von Standards | Daelim Transformer fertigt Transformatoren gemäß den Normen IEEE/ANSI, CSA, IEC 60076, EN 60076, AS/NZS und anderen lokalen Normen. | Ein Hersteller für Projekte überall auf der Welt. |

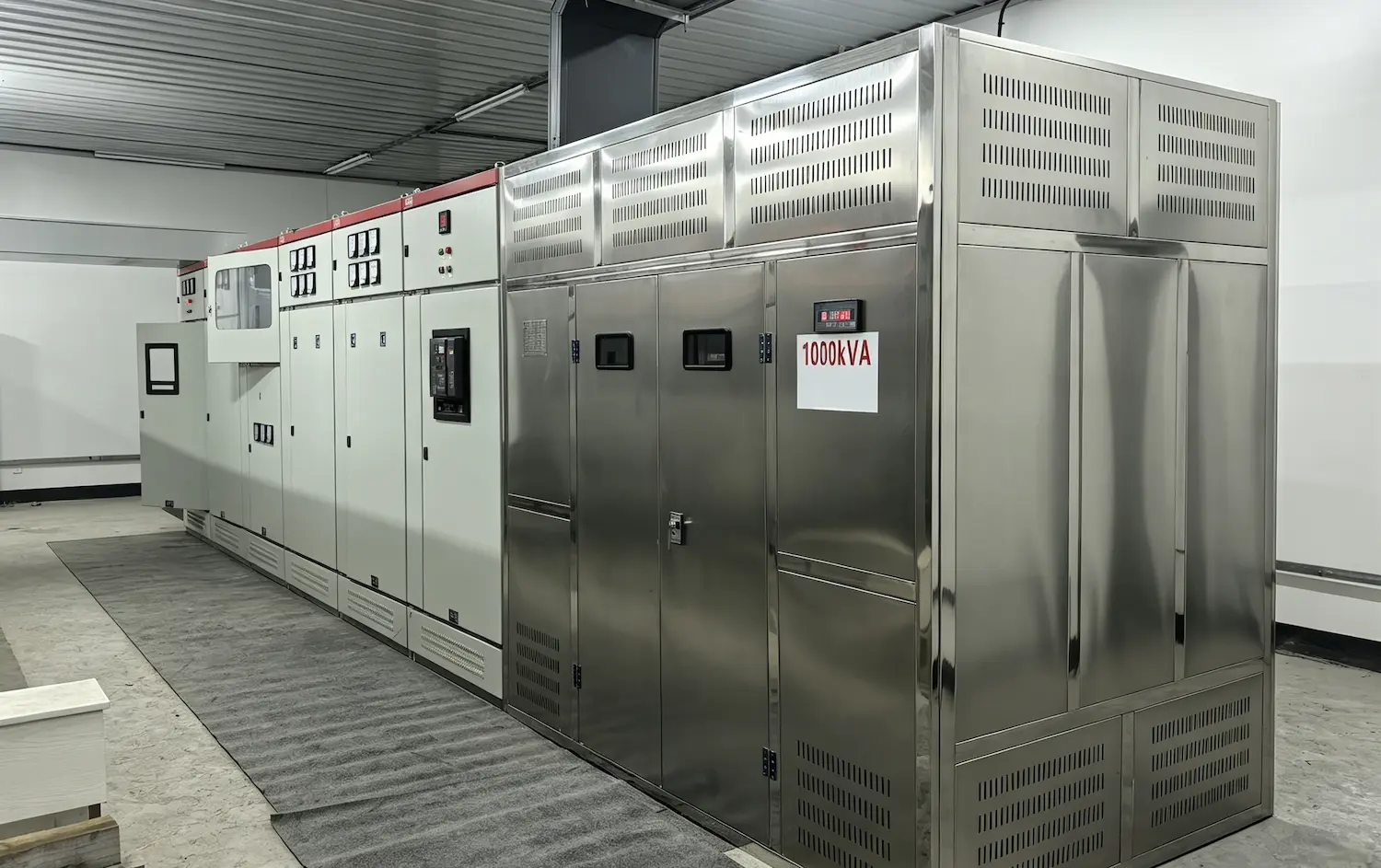

Trockentransformatoren kommen vor allem dort zum Einsatz, wo das Risiko von Ölleckagen oder Bränden extrem hoch ist und negative Auswirkungen auf Mensch und Umwelt haben kann. Extreme Einsatzorte, empfindliche Verbraucher oder einfach nur dicht besiedelte städtische Gebiete sind nur einige der Orte, an denen Trockentransformatoren der Goldstandard sind.
Bei Daelim Transformer haben wir Lösungen für die folgenden Anwendungsbereiche bereitgestellt:
Anwendung | Lösung | Ergebnis / Vorteile |
Gewerbegebäude | ● Gießharztransformator ● Keine Ölleckagen und keine Ölauffangvorrichtungen ● Seltenere Wartungsarbeiten ● Keine Brandbekämpfungsanlage | ● Erhöhte Sicherheit der Einrichtungen ● Geringere Betriebskosten ● Einfachere Erteilung von Genehmigungen |
Krankenhäuser | ● Transformatoren, die für Krankenhausanlagen ausgelegt sind, die eine unterbrechungsfreie Stromversorgung erfordern ● Kein Risiko für angrenzende Räume | ● Gewährleistet den unterbrechungsfreien Betrieb lebensrettender Geräte ● Transformatoren erfüllen strenge Anforderungen |
U-Bahn, Tunnel und unterirdische Infrastruktur | ● Geringere Schwingungen bei VPE-Transformatoren mit Glasfaserverstärkung ● Hält warmen und staubigen Umgebungen unter Tage stand | ● In Übereinstimmung mit den Brandschutzplänen ● Fahrgäste und Mitarbeiter sind geschützt |
Photovoltaikanlagen und Windkraftanlagen | ● Gießharztransformatoren, die speziell für den Einsatz in PV- und Windkraftanlagen ausgelegt sind ● Wird neben den Solarmodulen oder in der Turbine selbst montiert | ● Keine Brand- oder Beschädigungsgefahr für die Solaranlage oder die Windkraftanlage ● Die Wartung ist insgesamt einfacher |
Rechenzentren und kritische IT-Infrastruktur | ● VPI-Transformatoren ● UL/cUL-zertifiziert für den nordamerikanischen Markt | ● Weniger Schwachstellen und ein sichererer Betrieb des Rechenzentrums ● Günstigere Versicherung |
Offshore-Plattformen | ● VPE-Transformator mit einstellbaren Beschichtungen ● Beständig gegen Bewegungen und aggressive Umgebungsbedingungen | ● Erhöhte Sicherheit für die Besatzung ● Die Bewegung hat keine nennenswerten Auswirkungen auf den Transformatorbetrieb. |
Mit den von Daelim Transformer angebotenen Trocken-Transformatoren sind zahlreiche verschiedene Kombinationen möglich. Der Anpassungsprozess wird individuell auf Ihre Bedürfnisse und Anforderungen zugeschnitten.
Kategorie „Anpassung“ | Anpassungsmöglichkeiten |
Gehäusekonfiguration | ● Schutzart von IP00 bis IP54 ● Individuell anpassbare Kabeleinführung (oben oder seitlich) ● Individuelle Anpassung von Lacken und Beschichtungen |
Elektrische Parameter | ● Spannungsverhältnis, Spannungsgruppe sowie Typ und Übersetzungsverhältnis des Stufenschalters ● K-Faktor-Bewertung ● Impedanzspannung, ausgelegt entsprechend dem Fehlerpegel und den Einstellungen des Relais-Schutzsystems |
Isolierung und Umgebungsanpassungen gemäß IEC 60076-11 | ● Klimaklasse C1 oder C2 ● Umweltklasse E1 oder E2 ● Brandverhaltensklasse F0 oder F1 ● Isolationsklassen: B, H, F oder C |
Die Wahl der geeigneten Technologie hängt vor allem von den Betriebsbedingungen des zukünftigen Transformators ab. Gießharz-Trockentransformatoren eignen sich ideal für verschmutzte Umgebungen mit hoher Luftfeuchtigkeit und schwerem Zugang. Handelt es sich um eine Standardanwendung in Innenräumen ohne extreme Betriebsbedingungen und steht Ihnen kein sehr großes Budget für einen Transformator zur Verfügung, ist der VPI-Trockentransformator die beste Wahl. An Orten, an denen Vibrationen, hohe Belastungen und extreme Temperaturwechsel auftreten, ist der Typ VPE eine ideale Option.

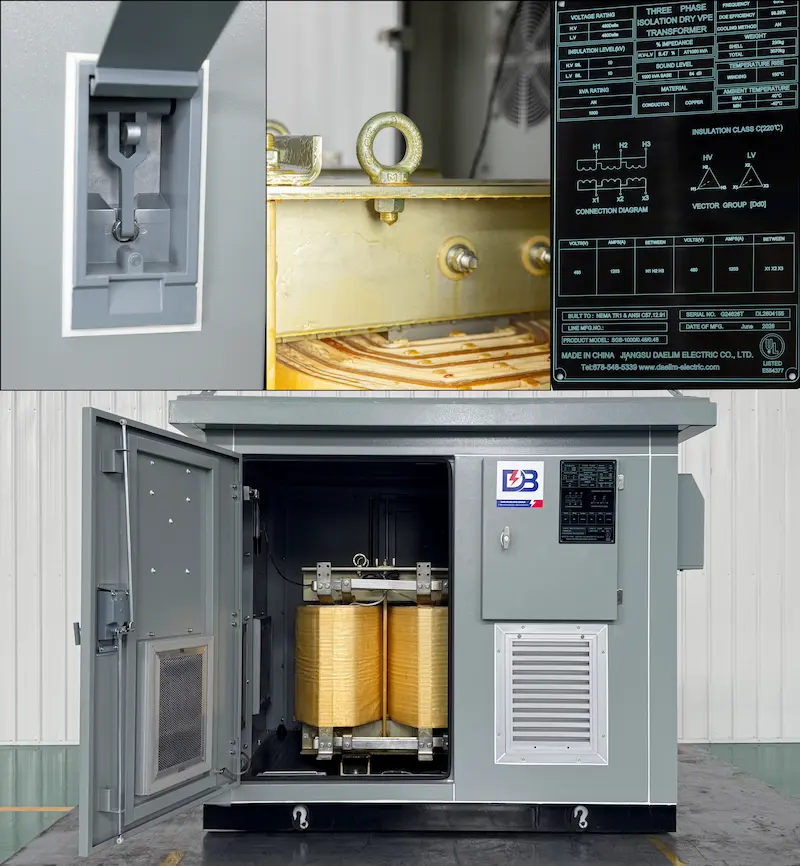

Wie alle anderen in unseren Werken hergestellten Transformatoren durchläuft auch der Trockentransformator denselben Fertigungsprozess – Kernfertigung, Wicklungsmontage mit speziellen Verstärkungen und Endprüfung. Alle diese Schritte werden an einem Standort abgewickelt und von unserem Ingenieurteam überwacht, wobei die im Vertrag mit dem Kunden festgelegten Normen und Vorschriften eingehalten werden.
Norm/Zertifizierung | Regionaler Geltungsbereich | Daelim Transformer Compliance/Kundennutzen |
IEC 60076 / EN 60076 | Internationale und europäische Norm | Vollständige Einhaltung beider Normen sowie CESI-Prüfung für die europäischen Märkte |
UL / cUL | Zertifizierung der Produktsicherheit in Nordamerika | Behandelt bestimmte Fertigungsmodelle, Nennspannungen und Werkstoffe |
CSA | Kanadische Norm für elektrische Sicherheit und Leistung | Vollständige Einhaltung der CSA-Anforderungen |
SGS | Weltweit tätiges Unternehmen für Inspektion, Prüfung, Verifizierung und Zertifizierung | SGS ermöglicht eine unabhängige Überprüfung vor der endgültigen Zahlung |
IEEE / ANSI | Nordamerikanischer Design- und Leistungsstandard | Einhaltung der technischen Normen für die Auslegung, Prüfung und Leistungsfähigkeit von Transformatoren |
AS / NZS | Leistungsnormen für elektrische Geräte in Australien und Neuseeland | Einhaltung aller Transformatorspezifikationen auf dem australischen Kontinent |

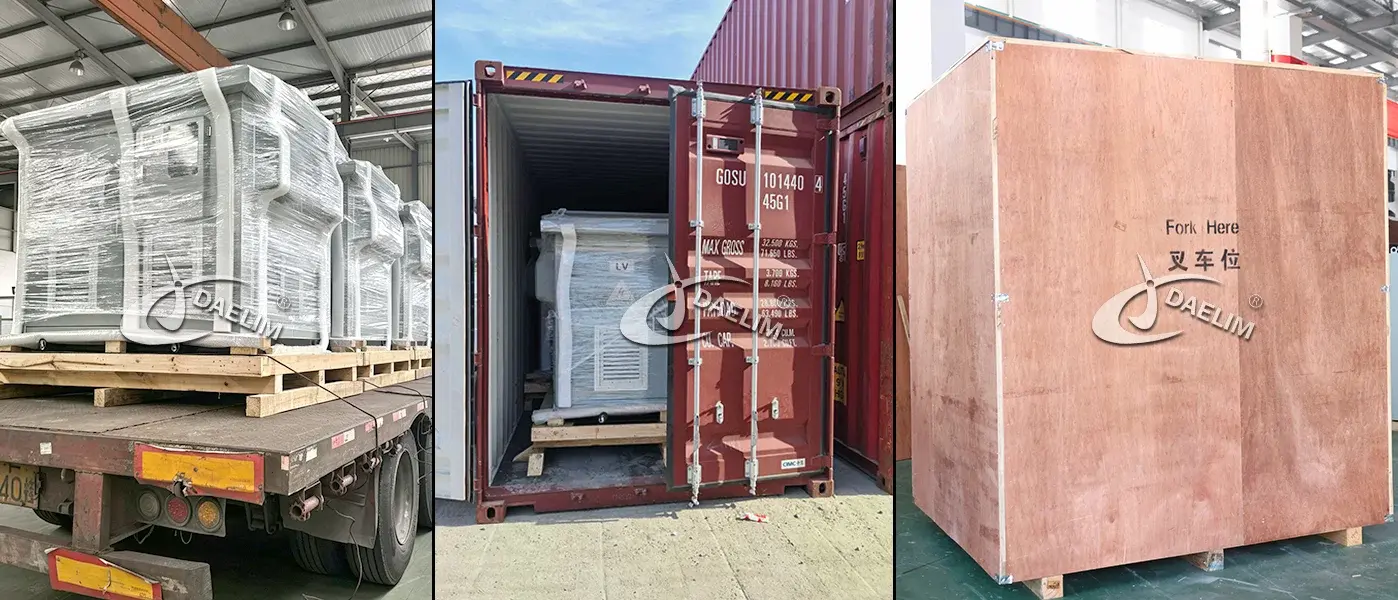

Da in Trockentransformatoren kein Öl enthalten ist, wird der Logistikprozess erheblich vereinfacht. Es gibt keine Stickstoffschutzatmosphäre, eine Verunreinigung der Isolierung oder ein Auslaufen von Öl sind ausgeschlossen, und das Gewicht ist geringer. Ihr Trockentransformator wird eher wie elektrische Geräte als wie Gefahrgut transportiert. Unsere Verpackungsstandards umfassen:
Unsere Transformatoren werden sicher transportiert, unabhängig davon, ob es sich um eine LCL- oder FCL-Lieferung handelt, wobei die Standards für den See- und Straßentransport eingehalten werden. Für Eillieferungen wird der Lufttransport organisiert. Jede Form des Transports eines Trockentransformators ist aufgrund der geringeren Ladung grundsätzlich nachhaltiger.
Der Zustand des Transformators während des Transports wird durch Stoßaufzeichnungsgeräte überwacht, und alle Daten von der Herstellung bis zur Ankunft des Transformators an Ihrem Standort werden dokumentiert.

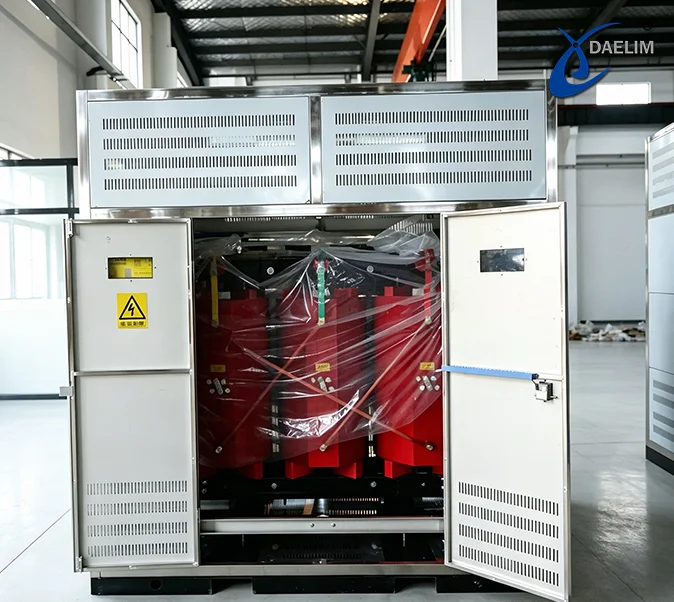

Die Lieferung des Transformators ist nicht der letzte Schritt. Unser Ingenieurteam steht Ihnen für jede Art von Unterstützung vor Ort zur Verfügung, beispielsweise bei der Installation, Montage und Inbetriebnahme. Unser Team bietet Schulungen zur Bedienung und Wartung von Transformatoren an, um die Qualität und den ordnungsgemäßen Einsatz Ihres Geräts sicherzustellen. Fern- und Video-Support sind im Grundpreis enthalten.
Die Mindestgarantiezeit für unsere Transformatoren beträgt 24 Monate und kann je nach den Bedürfnissen des Kunden auf 60 Monate verlängert werden, wobei die Bedingungen individuell angepasst werden können. Unsere Teams an verschiedenen Standorten weltweit bieten Unterstützung bei der Installation, Inbetriebnahme und Wartung Ihrer Trockentransformatoren.
Stützelement. | Was bekommt man dafür? |
Garantiezeitraum. | Mindestens 24 Monate; verlängerbar auf bis zu 60 Monate |
Lokale/regionale Kundendienstteams | Kundendienstteams nach der Lieferung der Transformatoren – professionelle Unterstützung in allen Phasen des Transformatorbetriebs |
Fernunterstützung | Fernsteuerung verschiedener Vorgänge wie Montage, Inbetriebnahme und aller sonstigen Anforderungen (geeignet für schwer zugängliche Orte) |
Technischer Support | Sie stehen in Kontakt mit dem Team, das Ihren Transformator entwickelt hat – Sie erhalten Unterstützung bei der spezifischen Auslegung von Gießharz-, VPE- und VPI-Transformatoren |
Nachimprägnierung der Wicklungen | Mechanisch beschädigte VPI-Wicklungen können neu imprägniert werden – dies ist als Service im Rahmen der Garantie oder nach Ablauf der Garantie möglich. |
An allen Standorten, an denen die Gefahr von Bränden, giftigen Dämpfen und Ölaustritt zu groß ist, sind Trockentransformatoren die ideale Lösung. Daelim Transformer bietet eine bewährte Lösung in Form von drei Technologien: Harzvergossene, VPI- und VPE-Transformatoren, die eine überragende Leistung bieten, die mit Öltransformatoren nicht erreicht werden kann.
Sollte ein Trockentransformator eine mögliche Lösung für Ihre Anwendungen sein, wenden Sie sich bitte direkt an uns, damit wir die optimale Lösung für Sie finden können. Beschreiben Sie uns bitte die Umgebungsbedingungen Ihrer Anlage, die Spannungsklasse, die erforderliche Leistung und die Normen, die Sie einhalten möchten. Innerhalb von 48 Stunden erhalten Sie einen technischen Lösungsvorschlag, eine Gerätespezifikation und einen Kostenvoranschlag.
Ein Trockentransformator ist ein Gerät, bei dem Luft und feste Isoliermaterialien zur Kühlung und Isolierung verwendet werden. Zu den wichtigsten Vorteilen zählen eine erhöhte Sicherheit sowie ein geringer Wartungsaufwand. Er wird vor allem in gewerblichen und industriellen Innenräumen sowie im Bereich der erneuerbaren Energien eingesetzt.
Trockentransformatoren bieten einen besseren Brandschutz, verursachen nur geringe Umweltbelastungen und sind in der Regel wartungsfreundlicher. Andererseits sind sie mit höheren Anschaffungskosten verbunden, weisen begrenzte Nennleistungen auf und eignen sich nicht für hohe Lasten.
Trockentransformatoren nutzen Luft und feste Dämmstoffe zur Kühlung und Isolierung, während ölgefüllte Transformatoren ausschließlich Öl verwenden. Trockentransformatoren kommen vor allem in Innenräumen zum Einsatz, wo Sicherheit und geringe Umweltbelastung im Vordergrund stehen. Ölgefüllte Transformatoren weisen bei höheren Nennleistungen einen höheren Wirkungsgrad auf und sind eine unverzichtbare Lösung für Anwendungen mit hoher Leistung.
Die Wahl zwischen diesen drei Arten von Trockentransformatoren hängt in erster Linie von der Betriebsumgebung und den Schutzanforderungen ab. Gießharztransformatoren sind aufgrund ihrer hervorragenden Beständigkeit gegen Witterungseinflüsse und ihres geringen Wartungsaufwands die beste Wahl für raue, feuchte und staubige Umgebungen.
VPI-Transformatoren eignen sich ideal für saubere und trockene Innenräume, während VPE-Transformatoren eine Zwischenlösung darstellen: Sie bieten einen besseren Schutz vor äußeren Einflüssen als VPI-Transformatoren, sind aber kostengünstiger als harzvergossene Transformatoren.
Trockentransformatoren erfordern deutlich weniger Wartung als Öltransformatoren. Für einen zuverlässigen Betrieb sind regelmäßige Inspektionen erforderlich, darunter die Überprüfung der elektrischen Anschlüsse sowie die Kontrolle auf Überhitzung oder Isolationsverschleiß.
