1.000+ elektrische Transformatoren (7,2–34,5 kV, 25–3000 kVA) — UL bewertet, Konformitätsbescheinigung verfügbar — Auf Lager und versandbereit aus Houston, CA und Florida. Kontaktieren Sie uns noch heute!
Primäre Spannungsbewertungen: 34,5-19,92/13,8-7,957/13,2-7,62/12,47-7,2 ,44 kV oder andere
Sekundäre Spannungsbewertungen: 208GrdY/120;416GrdY/240,480GrdY/277,/600GrdY/347,220y/127,480V,415v,600v oder andere
H.V. TAP BEREICH: ±2×2,5% oder andere
VERBINDUNGSTYP: Dyn11/YNyn0 oder andere
TYPE: Schleifenversorgung / Radialversorgung
BIL: 30-200 kV
Standards: ANSI/IEEE, CSA
Anwendung: BESS, Rechenzentrum, Industrie, Erneuerbare Energien, EV-Ladung
Nennleistung: 7 MVA (7000kVA)
Zertifikat: UL, cUL, CSA, SGS
Daelim Transformer ist ein professioneller Hersteller von Transformatoren mit UL-Listungen und Zertifizierungen für Spannungslevel bis zu 44kV und bietet eine umfassende Palette von UL-zertifizierten Pad-Montierten Transformatoren an. Jährlich exportieren wir Tausende dieser Transformatoren in die Vereinigten Staaten und Kanada. Unser Team ist versiert in IEEE/ANSI, CSA, DOE, NEMA und anderen Standards und gewährleistet die Einhaltung verschiedener regulatorischer Anforderungen. Neben der UL-Zertifizierung verfügen wir auch über CSA-, MF-, CESI-Zertifikate und Prüfberichte von Drittanbietern wie SGS. Mit umfassender Projekterfahrung verstehen wir, dass jedes Projekt einzigartige Anforderungen hat. Deshalb bieten wir anpassbare Transformatoren an, die es ermöglichen, Spannung, Leistung, Anschlussmethode und spezielles Design anzupassen, um perfekt auf Ihre Bedürfnisse abzustimmen. Der 7 MVA Pad-Montierte Transformator kann an Ihre Projektanforderungen angepasst werden. Kontaktieren Sie noch heute Daelim Transformer, um das Parametersheet, Zeichnungen und ein Angebot für den 7 MVA Pad-Montierten Transformator zu erhalten.
| 7000 kVA (7 MVA) Transformator Spezifikationen | |||
| Phase | Dreiphasig | Std. | CSA C227.4 & CAN/CSA 802.1 Std |
| Leistungsbewertung | 7000kVA (7MVA) | Konfiguration | Totfront/Schleifenversorgung |
| Montage | Pad-Montage | Frequenz | 60Hz |
| HV-Spannung | 27600 Delta | Abzapfer | 5-position |
| LV-Spannung | 13800 Delta | Flüssigkeitskapazität | 2820L |
| HV BIL | 150 kV | Gesamtgewicht | 11600kG |
| LV BIL | 95 kV | Leerlaufverlust | 6625W |
| Vektorguppe | Dd0 | Lastverlust | 39100W |
| Kühlungsmethode | ONAN | Impedanz | 5.75% |
| Wickelmaterial | Kupfer | Farbe | Munsell grün |
| Kernbau | Drei-beinigem Kern | Kapazität bei 65°C Temperaturerhöhung | 7000 kVA |
Sie könnten genießen: Umspannungstransformator
Kontaktieren Sie Daelim Transformer für spezielle Anforderungen
Der ZGS-H-7000/27.6/13.8, hergestellt von Daelim Transformer, ist ein industrieller Pad-montierter Transformator, der als dead-front und loop-feed Typ konzipiert ist. Mit einer robusten Transformatorenbewertung von 7000 kVA (entspricht 7 MVA) hat dieser industrielle Transformator eine Primärspannung von dreiphasigem 27600 V Delta und eine Sekundärspannung von dreiphasigem 13800 V Delta. Besonders hervorzuheben ist der 5-stufige Abgriffeversteller auf der Primärseite, der ±2 * 2.5% Abgriffe für feine Spannungsanpassungen bietet, wie benötigt.
Eines der herausragenden Merkmale dieses 7000 kVA (7 MVA) Transformators ist seine außergewöhnliche Effizienz, dank eines Temperaturanstiegsdesigns von 65℃. Diese reduzierte Wärmeverschwendung verbessert nicht nur die Zuverlässigkeit, sondern verlängert auch die Betriebslebensdauer und gewährleistet optimale Leistung im Laufe der Zeit. Darüber hinaus erfüllt dieser Transformator die Standards für Energieeffizienz gemäß CAN/CSA-C802.1.
Für eine effiziente Kühlung verwendet der ZGS-H-7000/27.6/13.8 das Mineral-Kühlmittel ASTM II (ONAN) mit einem erheblichen Volumen von 2820 Litern, was ideale Betriebstemperaturen aufrechterhält.
Überwachung und Sicherheit sind bei diesem Transformator von größter Bedeutung. Er ist mit wesentlichen Messgeräten ausgestattet, einschließlich eines Ölniveaumessgeräts, Thermometers und Vakuummessgeräts, die alle mit Hilfskontakten ausgestattet sind. Diese Messgeräte dienen als Frühwarnsysteme, die in der Lage sind, Alarme oder Fernabschaltungen im Falle eines abnormalen Betriebs auszulösen und somit eine nahtlose Überwachung des Status des Transformators zu gewährleisten.
Darüber hinaus verfügt die Einheit über ein Druckentlastungsgerät, das überschüssigen Druck im Transformatorbehälter schnell ableitet. Dieser Sicherheitsmechanismus gewährleistet den normalen Betrieb des Transformators und verhindert Schäden im Falle von Druckaufbau.
Um die Vielseitigkeit weiter zu erhöhen, bietet der Transformator einen vierstufigen Lasttrennschalter, der an spezifische Anwendungsanforderungen angepasst werden kann und Anpassungsfähigkeit sowie Komfort in verschiedenen Betriebsszenarien bietet.

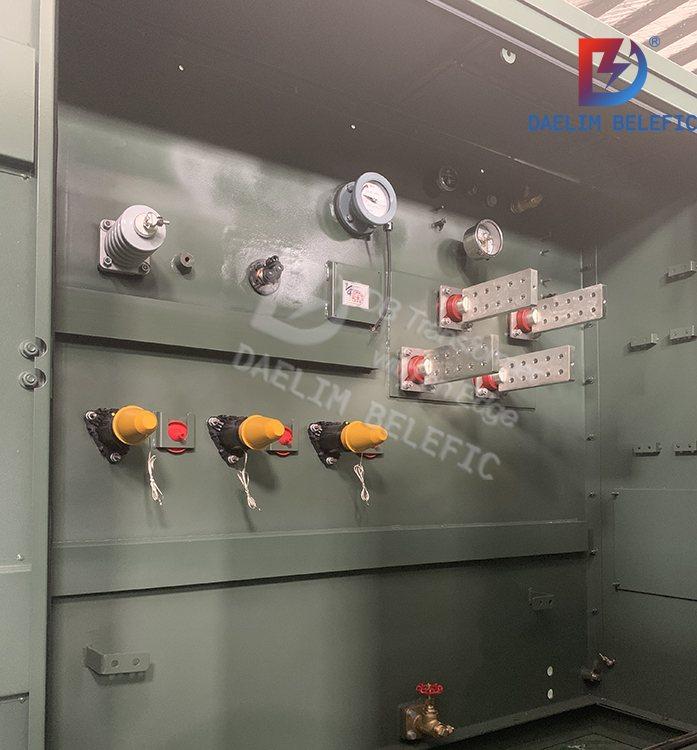

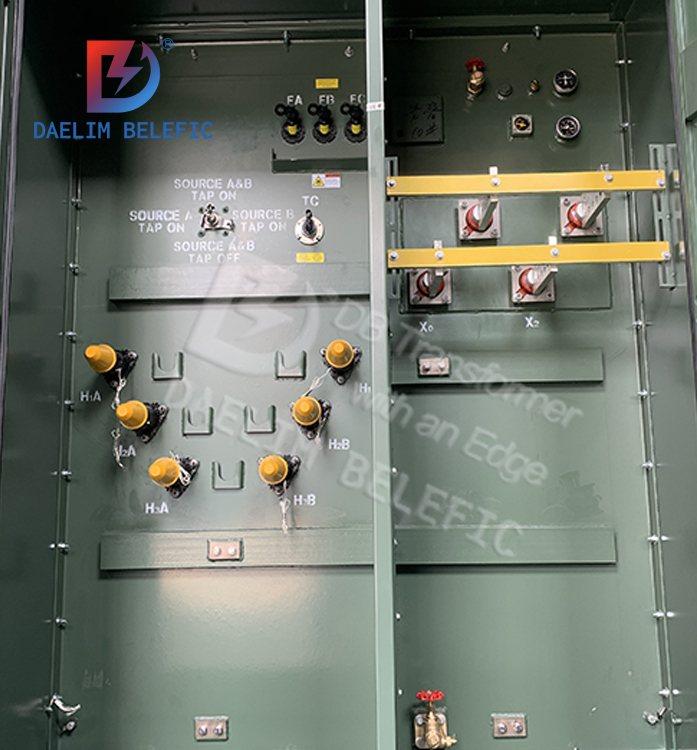

Die Typen von 7 MVA Pad-montierten Transformatoren haben Schleifenanspeisung und radialen Anschluss. Der radiale Anschluss-Transformator hat 3 Hochspannungsdurchführungen, der Schleifenanspeisungs-Transformator hat 6 Hochspannungsdurchführungen. Ihr Hauptunterschied sind die Hochspannungsdurchführungen. Aus der Abbildung unten ist es leicht zu unterscheiden zwischen der radialen Einspeisung und der Schleifenanspeisung.
Die folgende Tabelle zeigt die Standardprimärspannung des 7 MVA Pad-montierten Transformators. Das technische Team von Daelim kann das Design anpassen, wenn Sie andere Spannungen oder spezielle Anforderungen benötigen.
| Standardprimär | ||||
| Spannungsbewertung | Minimale BIL | Spannungsbewertung | Minimale BIL | |
| Delta oder Stern | Erdung Stern | |||
| 7200 V | 75 kV | 13800GrdY/7970 | 95 kV | |
| 7620 V | 75 kV | 22860GrdY/13200 | 125 kV | |
| 12000 V | 95 kV | 23900GrdY/13800 | 125 kV | |
| 12470 V | 95 kV | 24940GrdY/14400 | 125 kV | |
| 13200 V | 95 kV | |||
| 13800 V | 95 kV | 34500GrdY/19920 | 150 kV | |
| 16340 V | 95 kV | |||
Erfahren Sie mehr über Pad-Transformatoren: Dreiphasen-Sockelmontierter Transformator
Das Bild unten ist die Umrisszeichnung des 27,6 kV 7 MVA Pad-montierten Transformators von Daelim.
Windungsmaterialien, Anzahl der Zubehörteile, Spannungsniveaus und Effizienzwerten beeinflussen das Gewicht des Transformators. Die folgende Tabelle zeigt das Gewicht eines 27,6/13,8 kV 7000 kVA Pad-montierten Transformators.
| 27,6 kV 7000kVA Padmount Transformator Gewicht | ||||||||
| Tank und Zubehör | 2850 kg | |||||||
| Ölgewicht | 2820L | |||||||
| Gesamtgewicht | 11600kg | |||||||
Erfahren Sie mehr über Bodenmontierter Transformator
Die folgende Tabelle zeigt die Abmessungen des Daelim 12,4 kV 7 MVA Pad-montierten Transformators.
| 12,47 kV 7 MVA Padmount Transformator Abmessung | ||||||||
| Höhe | 2080 mm | |||||||
| Tiefe | 3030 mm | |||||||
| Breite | 2200 mm | |||||||
Bitte zögern Sie nicht, das Daelim-Team zu kontaktieren, wenn Sie Bedenken haben.
