1.000+ elektrische Transformatoren (7,2–34,5 kV, 25–3000 kVA) — UL bewertet, Konformitätsbescheinigung verfügbar — Auf Lager und versandbereit aus Houston, CA und Florida. Kontaktieren Sie uns noch heute!
Primäre Spannungsbewertungen: 24,94 kV oder andere
Sekundäre Spannungsbewertungen: 600GrdY/347V oder andere
H.V. TAP BEREICH: ±2×2,5% oder andere
VERBINDUNGSTYP: Dyn11/YNyn0 oder andere
TYPE: Schleifenversorgung / Radialversorgung
BIL: 30-150 kV
Standards: IEEE, CSA, DOE
Anwendung: BESS, Industrie, erneuerbare Energien, EV-Ladung, Versorgungsunternehmen
Nennleistung: 750 kVA
Zertifikat: UL, cUL, CSA, SGS

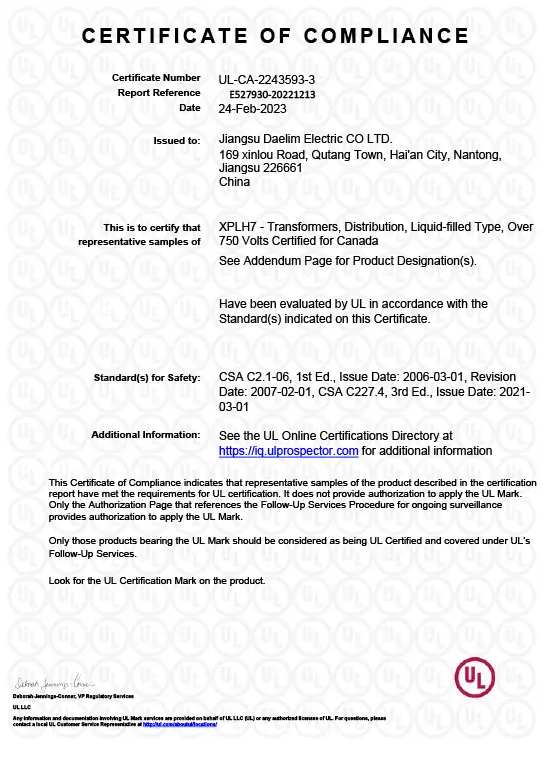

Daelim Transformer ist ein professioneller Hersteller von Transformatoren mit UL-Zulassungen und Zertifizierungen für Spannungsstufen bis zu 44 kV und bietet eine umfassende Palette von UL-zertifizierten padmontierten Transformatoren an. Jährlich exportieren wir Tausende dieser Transformatoren in die Vereinigten Staaten und nach Kanada. Unsere Mannschaft, die mit IEEE/ANSI, CSA, DOE, NEMA und anderen Standards vertraut ist, sorgt für die Einhaltung verschiedener regulatorischer Anforderungen. Neben der UL-Zertifizierung halten wir auch CSA-, MF-, CESI-Zertifikate und Prüfberichte von Dritten (SGS) vor. Mit umfangreicher Projekterfahrung wissen wir, dass jedes Projekt spezifische Anforderungen hat. Aus diesem Grund bieten wir anpassbare Transformatoren an, die Anpassungen an Spannung, Kapazität, Anschlussmethode und spezieller Gestaltung ermöglichen, um Ihre Bedürfnisse perfekt zu erfüllen. Der 750 kVA padmontierte Transformator kann individuell an Ihre Projektanforderungen angepasst werden. Kontaktieren Sie noch heute Daelim Transformer, um das Parametarkatalog, die Zeichnungen und das Angebot für den 750 kVA padmontierten Transformator zu erhalten.
| Spezifikationen für 750 kVA padmontierten Transformator | |||
| Phase | Dreiphasig | Std. | CSA C227.4-Norm |
| Leistungsbewertung | 750 kVA | Konfiguration | Dead Front Loop feed |
| Montage | Fußmontiert | Frequenz | 60Hz |
| HV-Spannung | 24940GrdY/14400 | Abzapfer | 5-position |
| LV-Spannung | 600GrdY/347V | Flüssigkeitskapazität | 1210L |
| HV BIL | 125 kV | Gesamtgewicht | 3450kG |
| LV BIL | 30 kV | Effizienz | 99.15% |
| Kühlungsmethode | KNAN | Impedanz | 5.75% |
Sie könnten genießen: 750 kVA skidmontierter Transformator
Kontaktieren Sie Daelim Transformer für spezielle Anforderungen
Der von Daelim Transformer hergestellte 750 kVA padmontierte Transformator ist mit einem verbesserten Korrosionsschutzbeschichtungsverfahren ausgestattet. Dies umfasst eine zusätzliche Schicht aus Asphaltlack, die speziell auf die Unterseite des Transformatorbehälters aufgetragen wird. Dieser sorgfältige Prozess steigert erheblich die Fähigkeit des Transformators, korrosiven Elementen standzuhalten, und gewährleistet eine verlängerte Haltbarkeit, selbst unter rauen Umweltbedingungen.
Der auf dem Bild dargestellte 750 kVA padmontierte Transformator ist sorgfältig auf den US-Markt zugeschnitten und verfügt über ein Loop-Feed-Layout, das perfekt mit den IEEE- und DOE-Standards übereinstimmt. Er arbeitet mit einer Primärspannung von 12,47 kV und einer Sekundärspannung von 480GrdY/277V, dieser Transformator verfügt über einen vierpositionen Lastschalter auf der Hochspannungsseite, sowie drei Bajonett-Sicherungen und eine strombegrenzende Sicherung. Mit einem Temperaturanstieg von maximal 65 °C und unter Verwendung der ONAN-Kühlmethode, verwendet er Mineralöl als Isolierflüssigkeit. Unterstützt durch ein UL-Zertifikat, gewährleistet dieser Transformator maximale Sicherheit und Zuverlässigkeit.
Daelim Transformer hat regelmäßigen Lagerbestand für IEEE Std 750 kVA padmontierte Transformatoren verfügbar. Die folgende Tabelle liefert spezifische Lagerinformationen. Kontaktieren Sie jetzt Daelim Transformer für eine sofortige Lieferung.
| Technische Daten | Menge | |
| Bewertung | 750kVA | 8 Einheiten |
| Primärspannung | 12470Grdy/24.94kV | |
| Sekundärspannung | 480 V | |
| Frequenz | 60Hz | |
| Vektorguppe | YNyn0 | |
| Wickelmaterial | Aluminium | |
| Abgriffwechsler | 5-position | |
| Farbe | Munsell Grün | |
| Sicherung | Bayonettschalter & ELSP-Sicherung | |
| LB-Schalter | four-positon | |
Der im Bild abgebildete 750 kVA Pad-Montierte Transformator wurde speziell für den kanadischen Markt entworfen und sorgfältig gefertigt, um alle CSA-Normen zu erfüllen. Er arbeitet mit einer Primärspannung von 24.94kV und einer Sekundärspannung von 600/347V. Dieser Transformator ist mit zwei zweipoligen Lasttrennschaltern auf der Hochspannungsseite ausgestattet, dazu kommen drei Bajonett-Sicherungen und eine Strombegrenzungssicherung. Mit einem Temperaturanstieg, der auf 65°C begrenzt ist, verkörpert er die charakteristischen Merkmale der cUL-Zertifizierung, die Sicherheit, Zuverlässigkeit, manipulationssichere Maßnahmen und einfache Installation gewährleistet.
| Technische Daten | Menge | |
| Speisewandler | Schleifenversorgung | |
| Bewertung | 750 kVA | 3 Einheiten |
| Primärspannung | 24940Grdy/12470 | |
| Sekundärspannung | 480Grdy/277 | |
| Frequenz | 60Hz | |
| Vektorguppe | YNyn0 | |
| Wickelmaterial | Aluminium | |
| Abgriffwechsler | 5-position | |
| Farbe | Munsell Grün | |
| Sicherung | Bayonettschalter & ELSP-Sicherung | |
| LB-Schalter | four-positon | |
Der im Bild dargestellte 750 kVA Pad-Montierte Transformator weist ein duales Hochspannungsdesign auf, das vollständig den CSA-Normen entspricht. Mit wählbaren Primärspannungen zwischen 14.4kV und 7.2kV bietet er Vielseitigkeit zur Anpassung an die Anforderungen. Zusätzlich, ausgestattet mit einem 5-stufigenAbgriffschalter, gewährleistet er eine präzise Spannungsregelung. Die Sekundärspannung beträgt 600GrdY/347V. Auf der Hochspannungsseite verfügt der Transformator über einen vierpoligen Lasttrennschalter, 6 nicht unter Spannung stehende Durchführungen, drei Bajonett-Sicherungen und eine Strombegrenzungssicherung. Die Niederspannungsseite ist mit wichtigen Instrumenten ausgestattet, darunter ein Ölanzeiger, ein Thermometer und ein Druck-Vakuummessgerät, unter anderem. Der Transformator hat einen Temperaturanstieg von 65°C und verwendet die ONAN-Kühlmethode, wobei Mineralöl als Isolierflüssigkeit dient. Gestützt durch ein cUL-Zertifikat garantiert er Sicherheit und Zuverlässigkeit.
Der 750kVA Pad-Montierte Transformator hat zwei Strukturarten: Loop Feed und Radial Feed, die den Effizienzanforderungen des US-Energieministeriums entsprechen.
| Standardprimär | ||||
| Spannungsbewertung | Minimale BIL | Spannungsbewertung | Minimale BIL | |
| Delta oder Stern | Erdung Stern | |||
| 2400 V | 45 kV | 4160GrdY/2400 | 65 kV | |
| 4160 V | 60 kV | 12470GrdY/7200 | 95 kV | |
| 4800 V | 60 kV | 13200GrdY/7620 | 95 kV | |
| 7200 V | 75 kV | 13800GrdY/7970 | 95 kV | |
| 7620 V | 75 kV | 22860GrdY/13200 | 125 kV | |
| 12000 V | 95 kV | 23900GrdY/13800 | 125 kV | |
| 12470 V | 95 kV | 24940GrdY/14400 | 125 kV | |
| 13200 V | 95 kV | |||
| 13800 V | 95 kV | 34500GrdY/19920 | 150 kV | |
| 16340 V | 95 kV | |||
Erfahren Sie mehr über Pad-Transformatoren: Dreiphasen-Sockelmontierter Transformator
Die folgende Tabelle ist ein Datenblatt für einen 34.5kV 750 kVA Pad-Montierten Transformator für amerikanische Kunden.
| Pad-Montierter Transformator 750 kVA 34.5kV – 480V/277V | ||
| Standardfertigung und -prüfung | …. | IEEE Std. C57.12.00 IEEE Std. C57.12.90 IEEE Std. C57.12.34 |
| Funktionen | ||
| Typ | Schleifenversorgung Pad-Montage | |
| Nennleistung | kVA | 750 |
| HV | V | 34500 |
| LV | V | 480/277 |
| Bewertete Frequenz | Hz | 60 |
| Kühlmittel | Pflanzenöl | |
| Kühlungsmethode | KNAN | |
| Verluste | ||
| Leerlaufverluste bei Nennspannung und Nennfrequenz am Hauptabgriff | W | Wie DOE 2016 Effizienz |
| Lastverlust bei Nennspannung | W | Wie DOE 2016 Effizienz |
| Toleranz | 10% NLL, 6% Gesamtverlust | |
| Vektorguppe | Dyn1 | |
| Farben | Munsell Grün | |
Sie könnten genießen 750 kVA skidmontierter Transformator
Ein 750kVA pad-montierter Transformator kann bis zu 3900 kg wiegen. Die folgende Tabelle zeigt das spezifische Gewicht eines 34,5 kV 750kVA Pad-Montiertransformators mit Aluminiumwicklungen. Aufgrund der Unterschiede in Spannung, Material, Zubehör usw. wird das Gewicht des 750kVA Transformators ebenfalls unterschiedlich sein.
| Gewicht | ||
| Öls | kg | 1300 |
| Gesamt | kg | 3900 |
| Gesamtabmessungen (Zur Referenz) | ||
| Höhe | mm | 1850 |
| Tiefe | mm | 1700 |
| Breite | mm | 1600 |
Erfahren Sie mehr über Bodenmontierter Transformator
Die DAELIM-Fabrik hat strenge technische und Qualitätskontrollen, um die zuverlässige, sichere und elektrische Leistung jedes Transformators zu gewährleisten. Die 750kVA Pad-Montierten Transformatoren von Daelim haben eine lange Garantie von zwei Jahren.
