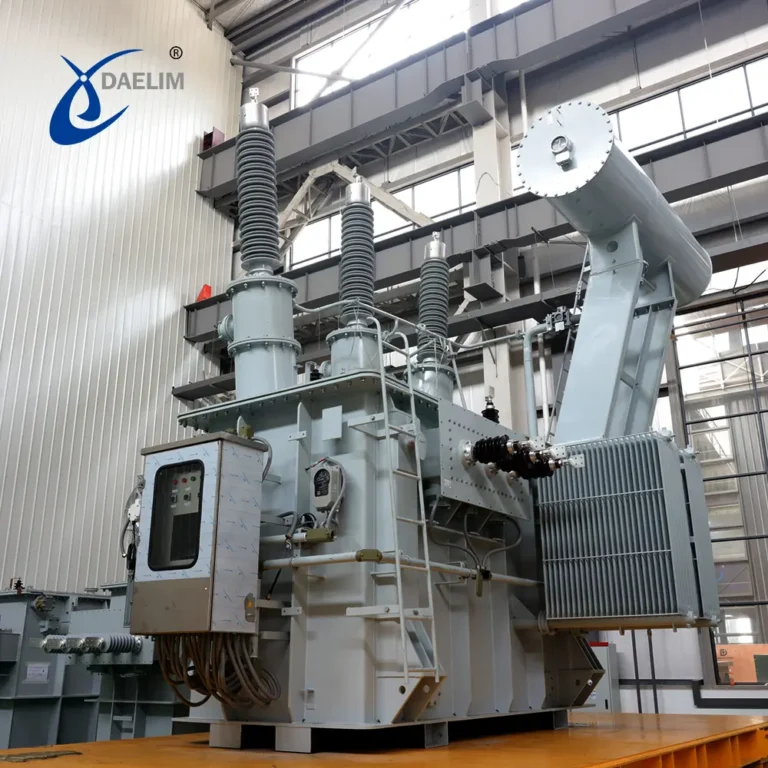

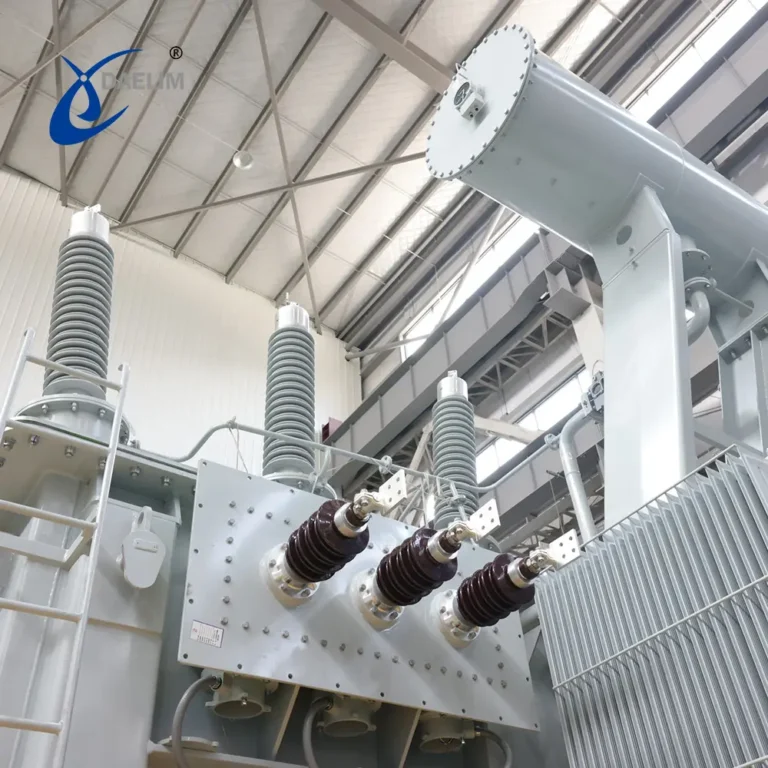

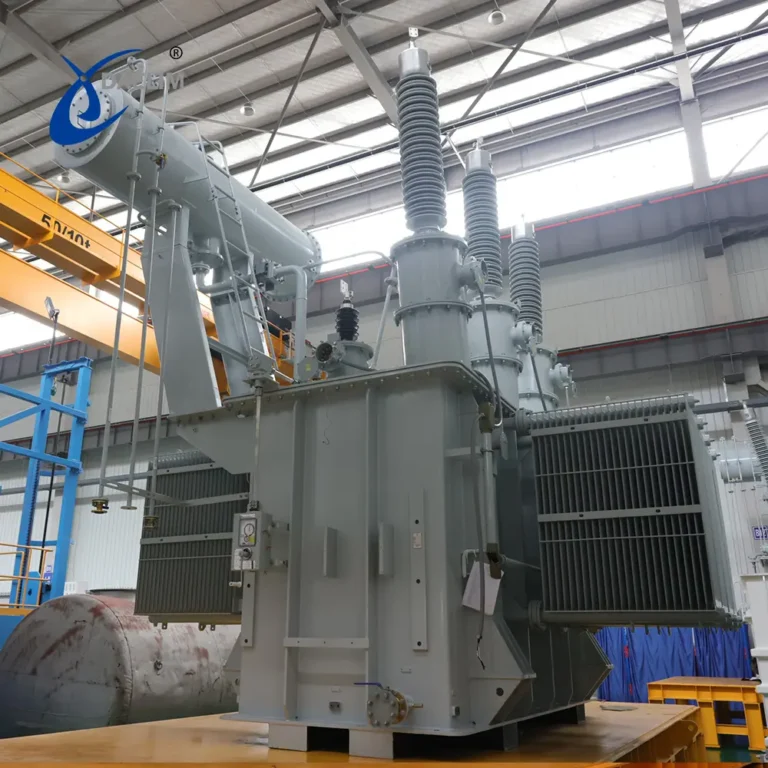

Transformator mocy 138 kV, 13,3 MVA

Kluczowe cechy transformatora

Poniżej przedstawiono niektóre z kluczowych cech naszego transformatora mocy, zgodnych z wymaganiami kanadyjskiej stacji sieci energetycznej.

Moc znamionowa

Transformator został zaprojektowany tak, aby oferować dwie różne wartości mocy znamionowej: 10 MVA i 13,3 MVA, co ma na celu dostosowanie się do aktualnej mocy znamionowej stacji elektroenergetycznej. Spośród tych dwóch wartości mocy znamionowej moc 13,3 MVA stanowi moc znamionową transformatora, jednak czynniki takie jak impedancja i straty są obliczane przy niższej mocy znamionowej wynoszącej 10 MVA. Zgodnie z kanadyjskimi normami krajowymi częstotliwość robocza transformatora wynosi 60 Hz.

Klasa napięcia

Transformator posiada uzwojenie wysokiego napięcia oraz uzwojenie niskiego napięcia, przy czym uzwojenie wysokiego napięcia zapewnia zakres napięcia dostosowany do napięcia przychodzącego z podstacji. Uzwojenie wysokiego napięcia transformatora ma układ trójkątny. Uzwojenie niskiego napięcia zapewnia stałe napięcie wyjściowe wynoszące 13,8 kV w układzie gwiazdowym z uziemieniem.

Prąd znamionowy i położenie przełącznika stopni

Transformator posiada dwie różne wartości mocy znamionowej, więc dla każdej wartości napięcia z podanego powyżej zakresu napięć uzwojenie wysokonapięciowe transformatora zapewnia inną wartość prądu znamionowego. Ta wartość prądu znamionowego będzie różna dla każdej wartości mocy znamionowej.

Aby dostosować napięcie do wymagań stacji sieciowej, transformator jest wyposażony w pięć pozycji odczepów. Każda pozycja zapewnia unikalną kombinację prądu i napięcia dla danej mocy znamionowej.

Wydajność obciążeniowa

Transformator został zaprojektowany z myślą o wydajności, niezawodności i bezpieczeństwie sieci dystrybucji energii elektrycznej. Charakteryzuje się minimalnymi stratami zarówno w stanie bez obciążenia, jak i pod obciążeniem. Wymienione straty bez obciążenia i pod obciążeniem dla tego transformatora obliczono dla mocy znamionowej 10 MVA.

Transformator charakteryzuje się impedancją wynoszącą 8,52 % przy podstawowej mocy znamionowej wynoszącej 10 MVA, a wynika to z doskonałych rozwiązań konstrukcyjnych, zastosowanych urządzeń zabezpieczających oraz wysokiej jakości wykonania.

System chłodzenia transformatora

Układ chłodzenia tego transformatora mocy różni się od tego, jaki stosujemy w naszych standardowych transformatorach mocy. Transformator ten jest transformatorem olejowym, a chłodzenie i izolacja jego elementów odbywa się przy użyciu syntetycznego oleju niemineralnego.

Transformator posiada w jednej obudowie dwa różne systemy chłodzenia, które kompensują nadmiar ciepła odpadowego wytwarzanego w uzwojeniu transformatora przy maksymalnej mocy znamionowej i obciążeniu elektrycznym. Transformator jest wyposażony w system chłodzenia KNAN (olej syntetyczny, chłodzenie naturalne powietrzem) oraz system chłodzenia KNAF (olej syntetyczny, chłodzenie wymuszone powietrzem).

Model KNAN jest przeznaczony do niższych mocy znamionowych, wynoszących 10 MVA, natomiast model KNAF – do wyższych mocy znamionowych, wynoszących 13,3 MVA.

Waga transformatora

Transformator został zaprojektowany i skonstruowany z myślą o transporcie i montażu w odległych lokalizacjach. Konstrukcja każdego elementu została zoptymalizowana pod kątem zmniejszenia masy bez uszczerbku dla sztywności układu. Masa transformatora obejmuje masę poszczególnych elementów, w szczególności zbiornika oraz oleju transformatorowego.

Zaawansowane projektowanie techniczne i zgodność z wymogami bezpieczeństwa

Ponieważ transformator został zaprojektowany i opracowany z myślą o stacjach sieci energetycznej Kanady, spełnia on wszystkie międzynarodowe normy obowiązujące w Kanadzie, takie jak normy IEEE oraz normy Kanadyjskiego Stowarzyszenia Normalizacyjnego (CSA), a konkretnie normę CSA C88.

Transformator został zaprojektowany i wykonany z wykorzystaniem najlepszego systemu izolacji. Ten transformator mocy charakteryzuje się poziomem izolacji LI650AC275 / LI110AC38 – LI110AC38.

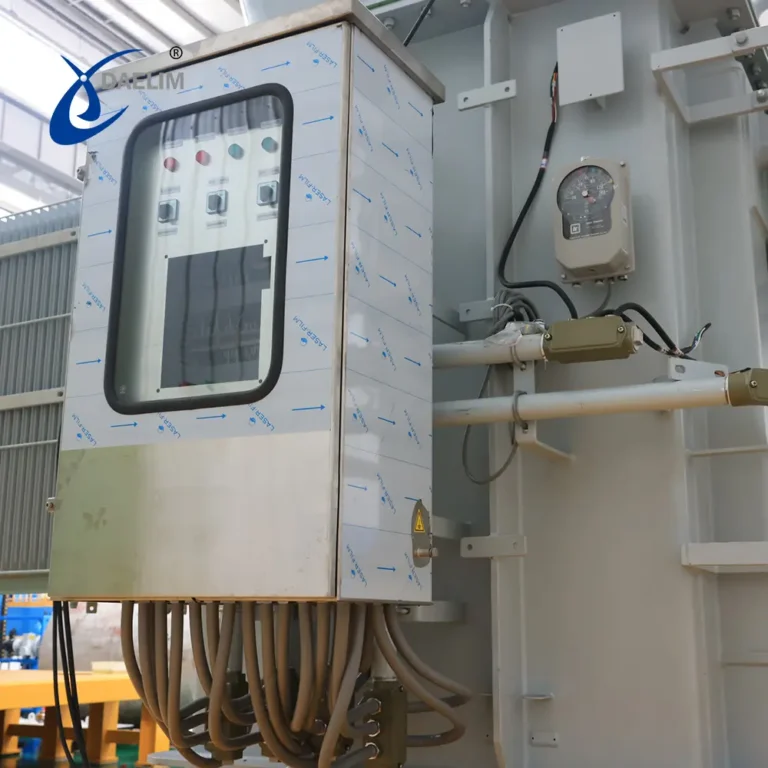

Aby zapewnić niezawodne działanie w warunkach zewnętrznych, transformator posiada obudowę pokrytą farbą antykorozyjną, a wszystkie jego elementy wykonane są z materiałów o wysokiej odporności na korozję. Transformator wyposażony jest również w funkcje bezpieczeństwa, takie jak cyfrowy czujnik temperatury zintegrowany z technologią IoT, czujnik poziomu oleju oraz czujniki napięcia i prądu służące do monitorowania.

Dlaczego warto wybrać transformator Daelim do danego zastosowania?

Firma Daelim Transformer pozostaje zaufaną marką w branży transformatorów mocy dzięki naszej zdolności do tworzenia projektów na zamówienie oraz spełniania najsurowszych międzynarodowych norm, takich jak kanadyjska norma CSA C88, w przypadku naszego transformatora o napięciu 138 kV i mocy 13,3 MVA. Projekt ten pokazuje nasze możliwości w zakresie dostarczania transformatorów o podwójnej mocy znamionowej, wyposażonych w wielostopniowy układ chłodzenia oraz charakteryzujących się wysoką sprawnością przy impedancji 8,52 % przy mocy znamionowej 10 MVA.

Oferujemy również kompleksowe usługi w zakresie dostawy i montażu dla naszych cenionych klientów na całym świecie. Jeśli mają Państwo jakiekolwiek pytania dotyczące transformatorów elektrycznych, to Skontaktuj się z nami a nasz zespół chętnie służy Państwu pomocą w każdej sprawie.
