1.000+ elektrische Transformatoren (7,2–34,5 kV, 25–3000 kVA) — UL bewertet, Konformitätsbescheinigung verfügbar — Auf Lager und versandbereit aus Houston, CA und Florida. Kontaktieren Sie uns noch heute!
Primäre Spannungsbewertungen: 34,5-19,92/13,8-7,957/13,2-7,62/12,47,7,2, 27,6/16,14,4-7,2, 24,94 oder andere
Sekundäre Spannungsbewertungen: 120-240/240-480/347/600 oder andere
H.V. TAP BEREICH: ±2×2,5% oder andere
VERBINDUNGSTYP: Delta / Stern
TYPE: Totale Front/Live Front
BIL: 30-150
Standards: CSA, IEEE, DOE, NEMA
Anwendung: Wohngebiete, Gewerbezentren, Verkehrsknotenpunkte, Flughäfen, industrielle Einrichtungen, Unternehmensunternehmen, medizinische Institutionen, Bildungseinrichtungen
Nennleistung: 167 kVA
Der Daelim 167 kVA Pad-Montage-Transformator erfüllt/übertrifft die Effizienzbewertung nach DOE 2016 mit UL/cUL-Zulassung. Daelim Transformer, ein renommierter Transformatorlieferant und -hersteller mit UL-Zulassung, bietet maßgeschneiderte Lösungen für 167 kVA Transformatoren an, die auf spezifische Standards, technische Spezifikationen und Anwendungsumgebungen abgestimmt sind. Das Team von Daelim Transformer verfügt über umfassende Erfahrung in der Durchführung von Transformatorenprojekten in Amerika, Australien und verschiedenen anderen Märkten. Sie sind gut gerüstet, um die ideale Transformatorlösung zu entwickeln, die genau auf die einzigartigen Anforderungen Ihres Projekts abgestimmt ist.
| 167 kVA Transformator-Spezifikationen | |||
| Phase | Einphasen | Std. | CSA C227.3 |
| Leistungsbewertung | 167 kVA | Flüssigkeit | Mineralöl |
| Montage | Fußmontiert | Frequenz | 60Hz |
| HV-Spannung | 24940GrdY/1440012470GrdY/7200 | Abzapfer | 5-step |
| LV-Spannung | 240/120 | Flüssigkeitskapazität | 400L |
| HV BIL | 125×95kV | Gesamtgewicht | 1030KG |
| LV BIL | 30kV | HV Bshg. | Durchführungsdose & Einsätze |
| Polarität | Additiv | LV Bshg | Spatenart mit 4 Löchern |
| Lastschalt-Schalter | four-position | Farbe | Meeresgrün |
| Wickelmaterial | Aluminium | Sicherungen | Bajonett- & ELSP-Sicherung |
Kontaktieren Sie Daelim Transformer für spezielle Anforderungen
| Zubehör für 167 kVA Transformatoren | |||
| Name | Menge | Name | Menge |
| Bolt zum Heben | 4 | ELSP-Sicherung | 1 |
| Schwenktür | 1 | Sicherungsschnellverschluss | 1 |
| Parkstützenhalterung | 1 | Vierpositionen-LB-Schalter | 2 |
| Klappdeckel | 1 | Tropfschale | 1 |
| LV Durchführungsisolator | 3 | Abzapfer | 1 |
| Füllschraube | 1 | DV-Schalter | 1 |
| Entleerungsventil | 1 | Einlage mit Staubschutzkappe | 2 |
| Erdungsband Kupfer | 1 | Erdungsbracket | 1 |
| HV Durchführungsrohr | 2 | Ölstandanzeige | 1 |
| Namensschild | 1 | Erdungseinrichtung | 1 |
| Druckentlastungsventil | 1 | Klemme | 2 |
| Erdungs-Spadeschuh | 2 | Pentahead-Bolzenanordnung | 1 |
Der ZGDL-H-167/14,4(7,2)/0,24(0,12) fungiert als 167 kVA Einphasen-Pad-Montage-Transformator, der von Daelim Transformer sorgfältig entworfen und hergestellt wurde. Er zeichnet sich durch kompakte Abmessungen, geringes Gewicht und einen gut etablierten Ruf für Sicherheit, Zuverlässigkeit, mühelose Installation und langlebige Leistung aus. Über seine utilitaristischen Eigenschaften hinaus verfügt dieser Transformator über ein elegantes und kompaktes Erscheinungsbild, das nicht nur eine stabile Stromversorgung gewährleistet, sondern auch positiv zur Umwelt beiträgt. Seine Vielseitigkeit zeigt sich in den breiten Anwendungen, die Wohngebiete, Gewerbezentren, Verkehrsknotenpunkte, Flughäfen, industrielle Einrichtungen, Unternehmensunternehmen, medizinische Institutionen, Bildungseinrichtungen und verschiedene andere Standorte bedienen. Bemerkenswert ist, dass er für die Außeneinstallation konzipiert ist und keine zusätzlichen Schutzgehäuse benötigt.
Ein elektrischer Verteiler in Kanada erwarb insgesamt 16 Einheiten dieser 167 kVA Transformatoren von Daelim Transformer. Diese Einheiten entsprechen sorgfältig den kanadischen Vorschriften für Transformatoren, wobei die Einhaltung die strengen Standards übertrifft oder sogar übertrifft, die festgelegt wurden. CSA C227.3. Darüber hinaus sind sie voll und ganz mit CAN/CSA-C802.1 Effizienzstandards.
Der ZGDL-H-167/14.4(7.2)/0.24(0.12) verfügt über eine Leistung von 167 kVA und bietet zwei Hochspannungsleitungseingänge mit 14,4 kV und 7,2 kV. Die Ausgangsspannung beträgt 240/120V AC, was ihn geeignet macht, um Haushalte und verschiedene elektrische Geräte mit Strom zu versorgen. Dieser Transformator gehört zur Kategorie der Kerntransformatoren, dessen Eisenkern aus Siliziumstahlblechen gefertigt ist, die eine außergewöhnliche magnetische Permeabilität, minimale Hysterese und reduzierte Verluste zeigen. Diese Eigenschaften verbessern kollektiv die Effizienz des Magnetfelds und minimieren die Energieverluste im Transformator.

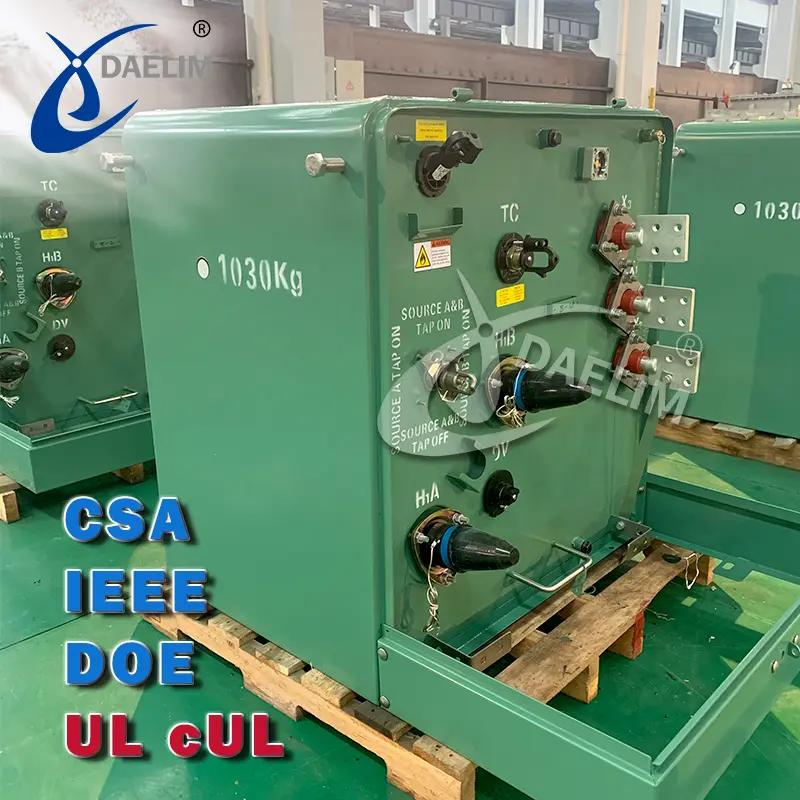

Der 167 kVA stationäre Transformator ist aus Aluminium-Materialien gefertigt. Er ist mit speziellen Hochspannungsdurchführungen H1A und H1B sowie drei Spadentyp-Niederspannungsdurchführungen ausgestattet, die jeweils mit vier Löchern versehen sind. Die Ausrichtung der Spadenklemmen hat einen Winkel von 30 Grad. Die Niederspannungsdurchführungen sind von oben nach unten als X3, X1 und X2 angeordnet. Diese Transformatoren sind zudem mit Bajonett-Sicherungen, ELSP-Sicherungen und einem Lasttrennschalter mit vier Positionen ausgestattet. Bemerkenswert ist, dass sie einen Umschalter mit fünf Positionen und einen DV-Schalter besitzen, die einen nahtlosen Wechsel zwischen den Schaltungssystemen von 14,4 kV und 7,2 kV ermöglichen.
Diese 167 kVA Transformatoren sind mit NEMA 3R-zertifizierten Gehäusen ausgestattet, die einen robusten Schutz gewährleisten. Die Öltanks sind sicher verschlossen. Zur Verbesserung der Sicherheit sind sowohl der Deckel als auch die Fensterbank mit einem Vorhängeschloss gesichert, in voller Übereinstimmung mit den ANSI C57.12.28 Standards für das Schließen von Fächern. Darüber hinaus beinhalten sie eine Anordnung von rostfreien Penta-Schrauben mit einer festen Tasse, um Manipulationen zu verhindern und Diebstahl zu vermeiden.
Daelim Transformer, ein angesehener Transformatorenlieferant und -hersteller mit einem UL Die Liste bietet maßgeschneiderte Lösungen für 167 kVA Transformatoren, um den unterschiedlichen Standards, technischen Spezifikationen und Anwendungseinstellungen gerecht zu werden. Das Daelim Transformer-Team verfügt über umfangreiche Erfahrung in der Durchführung von Transformatorprojekten in Nordamerika, Australien und anderen Märkten. Sie sind bestens gerüstet, um die ideale Transformatorlösung zu entwickeln, die genau auf die einzigartigen Anforderungen Ihres Projekts zugeschnitten ist.
Sollten Sie auf technische Herausforderungen stoßen, die eine schnelle Lösung erfordern, oder benötigen Sie ein individuelles Transformatorangebot, zögern Sie bitte nicht, sich mit Fragen oder Anliegen an Daelim Transformer zu wenden.
Herunterladen
Daelim Einzelphasen-Transformator-Katalog
Daelim Einzelphasen-Transformator-Betriebs- und Wartungshandbuch
Erfahren Sie mehr über Einphasen-Bodenmontierter Transformator
| Modell: ZGD-H-167/16/0.24(0.12) | HV BIL: 125 kV |
| Standardfertigung und -prüfung: CAN/CSA C227.3 & CAN/CSA 802.1 | LV-Isolationsklasse: 1,2 kV |
| Typ: Schleifenversorgungs-Tafelmontage | LV BIL: 30 kV |
| Installation: Außen | Hörbare Geräuschpegel: 55dB |
| Höhe über dem Meeresspiegel/Umgebungstemperatur: 1000/50m | Halterfähigkeit pro Einheit des Basisstroms (symmetrisch): 25 |
| Höhe ≤ 1500m | Dauer in Zyklen: 120 |
| Nennleistung: 167 kVA | Impedanz: 2,5% |
| HV: 27600/16000V | Impedanztoleranz: ±7,5% |
| LV: 120/240 | Tank: Mildstahl |
| Nennfrequenz: 60 Hz | Farben: Munsell Grün |
| Kühlsystem: KNAN | Höhe: 1000 mm |
| Kernmaterial: Siliziumstahlkern | Tiefe: 1200mm |
| Kühlmittel: FR3 Pflanzenöl | Breite: 965mm |
| Betriebstemperatur: -50°C bis +40°C | Gewicht |
| Temperaturanstieg - Oberöl: 65 °C | Ölgewicht: 265kg |
| Temperaturanstieg – Wicklung: 65 °C | Gesamtgewicht: 910kg |
| Heißpunkt: 80 °C | |
| Keine Lastverluste bei 105% Nennspannung: 435W | Kontaktieren Sie uns bei besonderen Anforderungen |
| Lastverlust bei Nennspannung bei 85°C: 1530W | Tel: +1-346-342-2174 |
| Wickelmaterial: Kupfer | Telefon: +86-15801656761 |
| HV-Isolationsklasse: 28 kV Garantie: 24 Monate | E-Mail: sales@daelimbelefic.com |
Der Daelim 167 kVA einphasige, aufstellbare Transformator arbeitet sicher, zuverlässig und effizient und kann sowohl drinnen als auch draußen installiert werden. Dieser Transformator hat niedrige Betriebskosten, ist umweltfreundlich, einfach zu installieren und hat niedrige Anschaffungskosten, deshalb wird er häufig in Wohngebieten, im Handel und an anderen öffentlichen Orten eingesetzt.
Erfahren Sie mehr über Bodenmontierter Transformator
Transformator Merkmale: Der industrielle Transformator hat eine Nennleistung von 167 kVA, eine Primärspannung von 27600/16000V einphasig und eine Sekundärspannung von 120/240V einphasig. Der Transformator hat eine Primärschleifenversorgung und tote Front-Primäranschlüsse. Daelim bietet auch radiale Zufuhr sowie tote Front-Primär-/lebende Front-Sekundäranschlüsse an.
Der ZGD-H-167/27.6(16)/0.24(0.12) Transformator ist luftgekühlt und hat keine Lüfter. Der Transformer erfüllt die CSA-Effizienzstandards (98.94%). Der Daelim Transformator kann auch die DOE-Effizienz erfüllen/übertreffen.
Isolierflüssigkeit: Der ZGD-H-167/27.6(16)/0.24(0.12) Transformator verwendet abbaubares fr3 Pflanzenöl. Er hat die Eigenschaften der Brandverhütung und der Hitzebeständigkeit. Daelim bietet auch Mineralöl und chinesisches Pflanzenöl (RAPO) an. RAPO hat die gleichen Leistungsmerkmale wie FR3, jedoch ist der Preis etwa 20% günstiger als FR3.
Zubehör einschließlich:
Kern&Spule Zusammenbau: 1
Schnellverschluss-Sicherung: 1
Tropfschutzmontage: 1
Sicherungsfassung: 1
Ersatzsicherung: 1
Sicherungsanordnung: 1
Druckentlastungsventil: 1
Ölunterniveauanzeige: 1
Öleinlassstecker: 1
Typenschild: 1
HV Durchführungsrohr und Einsätze: 2
Leerlauf-Lastwechsel: 1
Erdungsspitzenterminal: 2
Ölauslassstecker: 1
Erdebolzen: 1
Kupferstreifen: 1
LV-Durchführung: 3
Hebebolzen: 4
Zertifikat
Daelim ist ein professioneller Hersteller von pad-montierten Transformatoren. Pad-montierte Transformatoren haben UL/cUL, CSA, CESI, und andere Zertifikate. Erfüllt die Anforderungen verschiedener internationaler Standards, wie ANSI/IEEE, CSA und DOE-Effizienzwerte.
