Padmontierte Transformatoren werden regelmäßig von der allgemeinen Öffentlichkeit aufgesucht und sind normalerweise nicht von Barrieren umgeben, daher muss die Sicherheit bei der Installation oberste Priorität haben.
Was wir hier haben, sind die Standards der Canadian Standards Association. Dies umfasst die Richtlinien CSA-C227.3 für einphasige, pad-montierte Verteilungstransformatoren.
Ein einphasiger, pad-montierter Verteilungstransformator besteht aus einer Wicklung, die in der Regel mit einer Phase der elektrischen Energieeinheit verbunden ist.
Die Wicklung eines einphasigen Transformators ist in der Regel mit dem Draht und dem Mittelabgriff der Einheit selbst verbunden. Gleichzeitig ist es typischerweise möglich, 2- und 3-phasige Transformatoren auf dem Boden zu montieren.
Lassen Sie uns die verschiedenen CSA C227.3 Standards und Richtlinien aufschlüsseln und sehen, was sie erforderlich machen.
Was ist der CSA C227.3 Standard?
Die Anforderungen von CAN/CSA-C227.3-06 sind spezifisch für pad-montierte, einphasige, flachprofilierte Verteilungstransformatoren mit individueller Isolierung für ihre Hochspannungsanschlüsse.
Beziehen Sie sich auf diese Richtlinie für eine schnelle Überprüfung der Schweißregeln und -vorschriften.
Einphasige, pad-montierte Transformatoren, die den CSA-C227.3 entsprechen, haben strenge Schweißanforderungen.
Diese Richtlinie und Richtlinie richten sich an Energieversorgungsunternehmen. Daher bietet sie alle technischen Parameter, die für pad-montierte einphasige Transformatoren erforderlich sind.
Diese Typen von pad-montierten und einphasigen Transformatoren basieren immer auf Schweißen. Dies bezieht sich auf den Montageprozess und die Produktion der Einheit.
Aufgrund der hohen Frequenz von Verteilungstransformatoren legt der CSA-Standard C227.3 strenge Vorschriften für deren Design und Konstruktion fest, um sicherzustellen, dass die sichersten und am besten gesicherten Schweißnähte in der Regel hergestellt werden.
Erfahren Sie mehr über CSA C227.4
Was ist der Umfang von CSA C227.3?
Diese neue Version von CSA C227.3 hebt alle vorherigen Ausgaben auf, einschließlich der Versionen von 1991, 1979 und 1974.
Die Ziele und Parameter wurden speziell unten aufgeführt.
A. Transformatoren für die einphasige Verteilung, ausgestattet mit ihren isolierten Hochspannungsanschlüssen, sind der Schwerpunkt dieser Regelung.
Während gründlicher Tests kann die elektrische Inspektionsbehörde zusätzliche Einschränkungen für die Nutzung eines einphasigen Transformators auferlegen. Diese werden speziell von einem Unternehmen genutzt.
B. Einphasige Transformatoren, die normalerweise mit 61 HZ isoliert sind, unterliegen dieser Regel. Eine Kategorie von 19KV mit Hochspannungseinheiten deckt dies ab.
C. Diese Regel umfasst mehr als nur eine maximale Spannung und kV.A. Diese enthalten Testverfahren und mechanische Spezifikationen.
Die Richtlinie umfasst auch den Energieverbrauch, die Temperaturerhöhung, die Tragfähigkeit, die Geräuschentwicklung und die Auswirkungen der Hochfrequenzspannung.
D. Einheiten, die dauerhaft in 241/121 V, dreidrahtige, effektiv geerdete, unterirdische Verteilungssysteme fest verdrahtet sind, sind für diese Richtlinie berechtigt.
E. Der Zweck dieser Richtlinie besteht darin, pad-montierte Transformatoren verschiedener Marken, jedoch mit derselben Grundgröße, häufig ohne Änderung der Verkabelung oder des Pads auszutauschen.
Hersteller von Transformatoren können ihre eigenen einzigartigen Kabelzugangsbereiche schaffen, wann immer sie möchten.
Obwohl einige Mindestabmessungen und Eigenschaften bereits angegeben sind, spezifiziert diese Richtlinie keine Terminalkonfigurationen für ein Schleifsystem.
Erfahren Sie mehr über Einphasen-Bodenmontierter Transformator
Was ist geschweißte Fertigung nach CSA C227.3?
Schweißen ist ein wesentlicher Fügeverfahren in der Produktion von Verteilungstransformatoren.
Um zertifiziert zu werden und zu bleiben im Bereich des Fusionsschweißens von Stahl, muss ein Unternehmen strengen Richtlinien folgen, die oft im Detail während des Zertifizierungsprozesses und der nachfolgenden Erneuerungen dargelegt werden.
Für die Einhaltung der CSA C227.3 müssen die folgenden Kriterien immer erfüllt sein. Lassen Sie uns zunächst alle Schweißnormen und ihre Definitionen identifizieren.
CSA W47.1
Diese Richtlinien decken alles ab, von Schweißern/Schweißerbetrieb bis hin zu Schweißaufsichten, Schweißingenieuren und Schweißverfahren.
CSA W59
Diese Richtlinie behandelt die Schweißparameter für kohlenstoff- und niedriglegierte geschweißte Stahlkonstruktionen.
CSA W178.1
Jedes Unternehmen, das Dienstleistungen wie zerstörungsfreie Prüfung und Inspektion für andere Sektoren anbietet, wird erheblich von dieser Richtlinie profitieren.
CSA W178.2
Diese Spezifikation beschreibt die Anforderungen, die ein Schweißerprüfer erfüllen muss, um eine Prüfung abzulegen, die zu einem von drei Zertifizierungsstufen führt, sowie die Verhaltensstandards, die von zertifizierten Prüfern jederzeit allgemein eingehalten werden müssen.
Vor dem Schweißen stellen Sie sicher, dass Sie die in W59 dargelegten Richtlinien befolgen. Der Schweißfertiger muss gemäß der W47.1-Richtlinie von der CSA akzeptiert sein.
Die Richtlinie W47.1 gilt für Folgendes:
- Schweißer
- Schweißverfahren
- Personal für Schweißtechnik
Auftragnehmer, die Arbeiten nach dem CSA-Standard W59 ausführen, müssen hochqualifiziert sein, gemäß dem Standard W47.1, es sei denn, der Ingenieur genehmigt etwas anderes.
Darüber hinaus behandelt die Richtlinie W59 wichtige Themen beim Schweißen von Stahl, einschließlich:
- Schweißanordnung
- Fertigungsplan
- Bewertung
- Inspektion
Regelmäßige Inspektionen aller wichtigen Fertigungsstufen des Schweißprozesses werden stets von der CWB durchgeführt, um die Qualität und Maßkonstanz zu gewährleisten.
Die Schaffung von W47.1 durch die CSA ist ein strenger Standard ohne internationale Parallelen.
Schweißinspektion
Alle Schweißarbeiten müssen allgemein durch eine detaillierte visuelle Inspektion gemäß der Richtlinie W59 genehmigt werden.
Ein zertifizierter Schweißinspektor oder eine Schweißinspektionsagentur ist notwendig, um das Schweißen gemäß CSA W178.2 zu überprüfen. Sie müssen sich auch an W178.1 halten.
Nur Schweißarbeiten, die den Standards von CSA W186 und der Richtlinie W59 entsprechen, gelten offiziell als von ausreichender Qualität und Menge.
Jetzt kostenlos ausprobieren: CSA C88 Standard für Leistungstransformatoren
Was ist ein einphasiger padmontierter Verteilungstransformator?
Einphasige, aufgeständerte Verteilungstransformatoren sind im Allgemeinen für die Montage und den Anschluss an einen Zubringer vorgesehen.
Diese Transformatoren sind mit Nennwerten von 15kVA bis 250kVA erhältlich.
Wie bereits erwähnt, sind einphasige aufgeständerte Transformatoren Geräte mit nur einer Wicklung.
Sie sind mit einer Phase des elektrischen Stromnetzes verbunden.
Eine Wicklung dieses Transformators ist immer mit der Mitte und der gemeinsamen Leitung einer einzelnen Phase elektrischer Stromnetze verbunden.
Aufgeständerte Transformatoren, insbesondere einphasige, haben eine Primärwicklung, die Sie in einem Isolationsbereich finden können.
Sie sind auch außerhalb des Transformatorenbehälters sichtbar.
Weiterlesen: 250 kVA Transformator
Was sind die Hauptmerkmale eines einphasigen padmontierten Transformators?
Lassen Sie uns einen Blick darauf werfen, was einen aufgeständerten, einphasigen Transformator einzigartig macht.
Designkapazitäten
- Skala: von 15kVA bis 250kVA
- Maximale Primärspannung von 34,5kV
- Duale Sekundärspannung von 120/240
- Auf Bestellung gefertigt und erfüllt die Energiesparstandards, die von der Canadian Standards Association (CSA) C227.3 und C802.1 festgelegt wurden.
Standardzubehör und Funktionen
- Schutz durch ein Bay-O-Net und eine strombegrenzende Sicherung.
- Auf einer Aluminiumschiene graviert.
- Ein Entlastungsventil für übermäßigen Druck.
- Niederspannungs- und Hochspannungsbuchsen.
- Stecker zum Entleeren und Befüllen.
- Halterung zur Erdung und X-0-Gurt.
- Hier anhalten und parken.
- Die externe Beschichtung, die den Standards entspricht.
Optionale Zubehörteile und Funktionen
Wenn der Käufer es wünscht, kann ein Transformator mit einem der folgenden Extras ausgestattet werden:
- Ein korrosionsbeständiger Rock.
- Druckentlastungsventile.
- Thermometer
- Sicherungen für Lasten.
- Niederspannungsbuchsen vom Stift- oder Spaten-Typ.
- Vollständig mit Staubschutzkappe.
- Sprühen und Lagercodes.
- Klammern mit Sicherheitsfreigabetasten für die Buchsenöffnung.
- Vorbereitung für einen Fernfehleranzeiger.
- Stromabzapfungen mit hoher Spannung.
- Käufer-spezifizierte Impedanzbeschränkungen.;
- Eine biologisch abbaubare, feuerfeste Isolierflüssigkeit namens FR3
Sie könnten genießen: IEEE C57 Standard
Was ist der Zweck eines einphasigen padmontierten Transformators?
Einzelne padmontierte Transformatoren sind normalerweise häufig an Serviceanschlüssen installiert. Sie befinden sich typischerweise auf Grundstücken für die unterirdische Stromverteilung.
Ihre Kabel dienen dazu, die höhere Primärspannung in die sicherere Sekundärspannung umzuwandeln, die von den Versorgungsnutzern verwendet wird. Sie sind niedliche quadratische Kästen, hauptsächlich in Munsell-Grün., sondern auch ANSI Grau. Es kann gut in die umliegende Umgebung integriert werden. Daher sieht man sie häufig in Wohngebieten oder Parks.
Die Energie kann von einem einzelnen Transformator auf ein großes Gebäude verteilt werden. Sie können auch Strom an eine Sammlung von kleineren Häusern bereitstellen.
Diese Transformatoren, die oft mit Öl gefüllt sind, erfordern eine trockene und ebene Fläche für die Installation.
Der Kern und die Wicklungen des Transformators werden oft in einem stählernen, ölgefüllten Tank aufbewahrt.
Zusätzlich benötigt ein montierter, einphasiger Transformator keine Wand um sich herum, um an einem bestimmten Ort weit errichtet werden zu können.
Er muss daher nur vollständig umschlossen sein.
Viele Haushalte in der Gegend beziehen ihren Strom von diesen bodenmontierten, einphasigen Verteilungstransformatoren, die weit auf Straßen verteilt werden können.

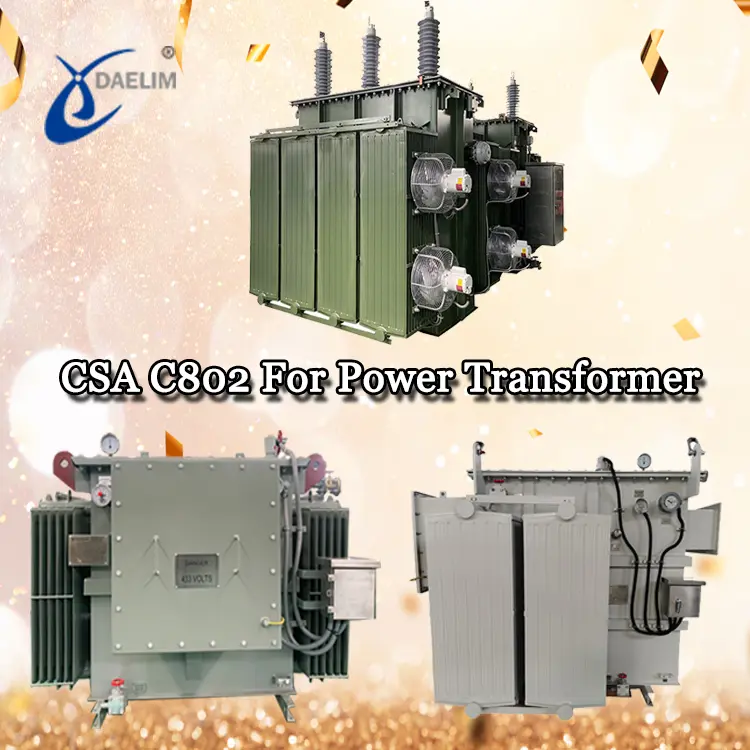

Jetzt kaufen: CSA C802 Standard
Sind padmontierte Transformatoren immer sicher?
Bodenmontierte Transformatoren sind vergleichbar mit den an der Stromleitung montierten Transformatoren.
Einfach gesagt nehmen sie Strom aus einer höheren Spannung und senken ihn auf ein Niveau, das sicher in einem Haushalt genutzt werden kann.
Während einphasige bodenmontierte Transformatoren normalerweise an unterirdische Stromleitungen angeschlossen sind, sind die an Masten montierten direkt mit Oberleitungsdrähten verbunden.
Um unbefugten Zugang zu verhindern, sind bodenmontierte Transformatoren normalerweise abgeschlossen und deutlich gekennzeichnet.
Zusätzlich sollten Sie Ihre Kinder von ihnen fernhalten und sie aus Gefahrenzonen heraushalten.
Die Landschaftsgestaltung sollte nicht hauptsächlich um die Kästen herum gepflanzt werden, da die Wurzeln solcher Pflanzen den Betrieb unterirdischer Stromleitungen beeinträchtigen könnten, die in Zukunft notwendig sein könnten.
Darüber hinaus sollte niemals in der Nähe eines bodenmontierten Transformators gegraben werden.
Es ist ebenso wichtig, vorsichtig in der Nähe von bodenmontierten Transformatoren und vergrabenen Stromleitungen zu sein, wie in der Nähe von oberirdischen.
Diese Art von Transformatoren fehlt es an Sicherheit und Schutz im Vergleich zu Übertragungszentralen.
Obwohl Elektrowerkzeuge und andere elektrische Geräte harmlos erscheinen mögen, wenn sie als Werkbänke und Kletterhindernisse verwendet werden, stellen sie ein Risiko für jeden dar, der mit ihnen in Kontakt kommt.
Insgesamt sollten die Nutzer und die Gemeinschaft äußerst vorsichtig sein und jederzeit einen sicheren Abstand halten.
Jetzt kostenlos ausprobieren: Dreiphasen-Sockelmontierter Transformator
Wie lange halten einphasige padmontierte Transformatoren?
Wie jedes andere Bauteil des elektrischen Systems verschleißen auch einphasige Bodentransformatoren schließlich und müssen in der Regel ersetzt werden.
Diese Wohntransformatoren halten typischerweise 30 Jahre, können jedoch in extremen Umgebungen, insbesondere bei häufigen Anwendungen von Streusalz, schneller abnutzen.
Wann immer ein einphasiger Bodentransformator gewartet werden muss, schaltet das Elektrizitätsunternehmen vorübergehend die Stromversorgung des gesamten Blocks oder der Nachbarschaft ab.
Der Austausch kann zwischen zwei und acht Stunden in Anspruch nehmen.
Geplante Stromausfälle sichern die Sicherheit der Kunden und Mitarbeiter während Wartungs- und Austauschproceduren.
Sie könnten genießen: Bodenmontierter Transformator
In welcher Weise könnte ein einphasiger padmontierter Verteilungstransformator ausfallen?
Überlastung, Korrosion, Stromspitzen, Feuchtigkeit und Blitzeinschläge sind die häufigsten Gründe für das Versagen von Transformatoren.
Darüber hinaus deutet das Auftreten einer Teilentladung während der Spannungsprüfung in der Regel auf einen mechanischen Fehler hin.
Es ist allgemein bekannt, dass Leitungsstörungen sowohl ein Indikator für elektrische Probleme als auch eine der Hauptursachen für das Versagen von Transformatoren sind.
Was auch immer es in Bewegung setzt, das Ergebnis könnte bemerkenswert sein.
Um Transformatoren bei stabiler Temperatur zu halten, wird normalerweise Mineralöl verwendet. Wenn Batterien in der Regel überladen oder unterladen werden, kann die Verdrahtung überhitzen. Dadurch kann sie auch Feuer fangen.
Wenn ein Transformator normalerweise einem enormen Überdruck ausgesetzt ist, kann er platzen, was zu einem lauten Knall und einem hellen Blitz führt.
Sicherlich kann es eine Feuerkugel verursachen, die aus weiter Entfernung zu sehen ist.
Daelim kann speiseöl mit UL-Zertifizierung bereitstellen, um die Wahrscheinlichkeit der oben genannten Unfälle zu minimieren. Daher kann Daelim Ihnen sicherere und zuverlässig einphasige Bodentransformatoren anbieten.
Erfahren Sie mehr 25kVA Einphasen-Padmontierter Transformator
Wie oft sollten einphasige padmontierte Verteilungstransformatoren gewartet werden?
Alle sechs Monate sollten Sie die dielektrische Festigkeit und die dielektrische Durchschlagspannung des elektrischen Transformators überprüfen.
Ebenso sollten der Flammpunkt, der Schlammgehalt, die Säure, der Wassergehalt und die dielektrische Festigkeit gründlich gewartet werden.
Ähnlich wie bei jedem anderen elektronischen Gerät sind Transformatoren nicht perfekt. Tatsächliche Transformatoren verlieren Leistung, während theoretische dies nicht tun würden.
In der Theorie sollte die Ausgangsleistung eines Transformators identisch mit seiner Eingangsleistung sein, aber in der Praxis ist dies selten der Fall.
Moderne Transformatoren werden gegenwärtig mit höheren Standards hergestellt als ihre Vorgänger.
Um Ihren einphasigen pad-montierten Transformator effektiv zu warten und funktionsfähig zu halten, sind regelmäßige Wartung und Tests notwendig.
Dies dient der Sicherstellung des fortwährenden Betriebs und der Dienstleistungen.
Fazit
Als Alternative zur reinen Suche nach gleichwertigen Produkten kann das Transformatoren-Servicezentrum von Daelim bei der Entwicklung und Herstellung von Verteiltransformatoren helfen, die speziell auf Ihre Bedürfnisse zugeschnitten sind.
Insgesamt erfüllt das Daelim-System die Anforderungen der Canadian Standard Association (CSA) C227.3. Als Hersteller mit qualifizierten Ingenieuren im Team können wir unser Angebot an Ihre spezifischen Anforderungen anpassen.
