1.000+ elektrische Transformatoren (7,2–34,5 kV, 25–3000 kVA) — UL bewertet, Konformitätsbescheinigung verfügbar — Auf Lager und versandbereit aus Houston, CA und Florida. Kontaktieren Sie uns noch heute!
Primäre Spannungsbewertungen: 34,5-19,92/13,8-7,957/13,2-7,62/12,47-7,2, 27,6/16, 14,4/7,2 oder andere
Sekundäre Spannungsbewertungen: 120-240/240-480/347/600 oder andere
H.V. TAP BEREICH: ±2×2,5% oder andere
VERBINDUNGSTYP: Delta / Stern
TYPE: Totale Front/Live Front
BIL: 30-150
Standards: CSA IEEE NEMA DOE
Anwendung: Versorgungsunternehmen, Wohngebiete, Einfamilienhäuser, Gewerbegebiete
Nennleistung: 25 kVA

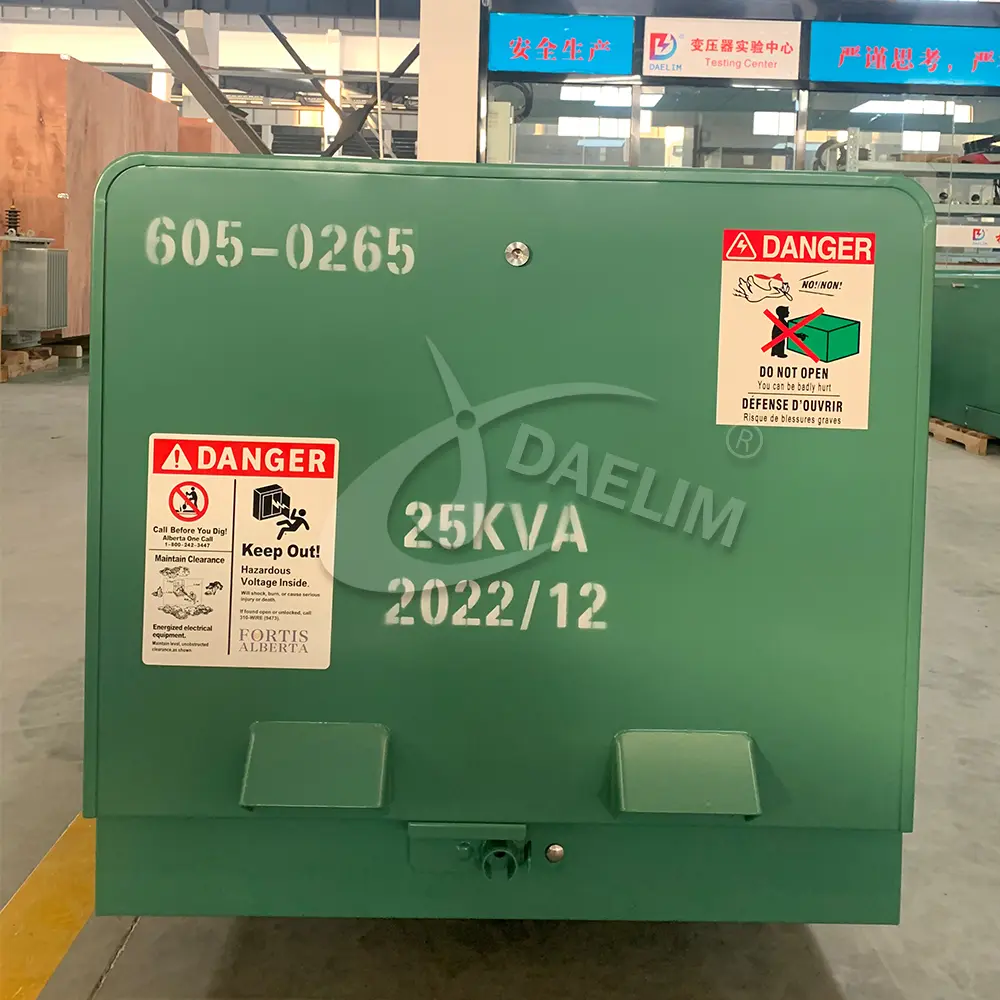

Der Daelim 25 kVA Pad-Montage-Transformator erfüllt/übertrifft die Effizienzanforderungen des DOE 2016 und ist UL/cUL gelistet. Design und Produktion entsprechen ANSI/IEEE, CSA Standards. Der einphasige Pad-Montage-Transformator von Daelim hat zahlreiche Anwendungen in den Vereinigten Staaten und Kanada, insbesondere für Versorgungsunternehmen und Transformatorenvertreiber. Der einphasige Pad-Montage-Transformator ist eine vielseitige Lösung mit einem breiten Anwendungsspektrum in Nordamerika. Er ist besonders gut geeignet für den Einsatz durch Versorgungsunternehmen, Verteilungsnetze und Wohngebiete, wo er eine Vielzahl wichtiger Funktionen erfüllt.
| Spezifikationen des 25 kVA Transformators | |||
| Phase | 1 Phase | Std. | CSA C227.3 |
| Leistungsbewertung | 25 kVA | Flüssigkeit | Mineralöl |
| Montage | Pad-Montage | Frequenz | 60Hz |
| HV-Spannung | 24940GRDY/14400×12470GRDY/7200 | Abzapfer | 5-position |
| LV-Spannung | 240/120 | Flüssigkeitskapazität | 295 L |
| HV BIL | 125×95 kV | Gesamtgewicht | 600 KG |
| LV BIL | 35 kV | HV Bshg. | Buchsenbrunnen |
| Polarität | Additiv | LV Bshg | 7 Löcher |
| Kühlungsmethode | ONAN | Impedanz | 1.50% |
| Wickelmaterial | Aluminium | Farbe | Munsell grün |
| Effizienz | 98.63% | Sicherungen | Bajonett- & ELSP-Sicherung |
Kontaktieren Sie Daelim Transformer für spezielle Anforderungen
| Zubehör für 25 kVA Transformatoren | |||
| Name | Menge | Name | Menge |
| Bolt zum Heben | 4 | Druckentlastungsventil | 1 |
| Schwenktür | 1 | ELSP-Sicherung | 1 |
| Parkstützenhalterung | 1 | Sicherungsschnellverschluss | 1 |
| Klappdeckel | 1 | Vierpositionen Lasttrennschalter | 1 |
| LV Durchführungsisolator | 3 | Abzapfer | 1 |
| Pentahead-Bolzenanordnung | 1 | DV-Schalter | 1 |
| Füllschraube | 1 | Einlage mit Staubschutzkappe | 2 |
| Entleerungsventil | 1 | Erdungsbracket | 1 |
| Erdungsband Kupfer | 1 | Ölstandanzeige | 1 |
| HV Durchführungsrohr | 2 | Tropfschale | 1 |
| Erdungs-Spadeschuh | 2 | Erdungseinrichtung | 1 |
| Namensschild | 1 | Klemme | 2 |
Der ZGDL-H-25/14,4(7,2)/0,24(0,12) ist ein 25 kVA einphasiger Pad-Montage-Transformator. Er ist ein Wohntransformator, der von Daelim Transformer für Kanada entworfen und produziert wurde. Der Kunde ist ein lokaler Vertreiber. Diese Bestellung umfasst insgesamt 8 Einheiten 25 kVA Transformatoren, hauptsächlich zur Bereitstellung von Stromversorgungsprodukten für lokale Wohngebiete. Der 25 kVA einphasige Pad-Montage-Transformator von Daelim kann eine leistungsstarke, zuverlässige, sichere und effiziente Stromverteilung für Wohn- und Gewerbegebiete bieten. Er zeichnet sich durch niedrige Betriebskosten, einfache Installation, lange Lebensdauer und Umweltschutz aus.
Der 25 kVA Transformator mit einer Leistung von 25 kVA hat eine Hochspannung von 24940GRDY/14400×12470GRDY/7200V, was einem Dual-Hochspannungsdesign entspricht. Kunden können über einen Dual-Voltage-Schalter je nach Verteilungsleitung zwischen 14,4 kV und 7,2 kV umschalten. Auf der Hochspannungsseite gibt es einen fünfstelligen Spannungsregulierschalter, der kleine Spannungsänderungen innerhalb von ±2 * 2 ½% zulässt.
Die Niederspannung beträgt 240/120V. Die Frequenz beträgt 60 Hz. Der Transformator ist mit Aluminiumwicklungen ausgestattet. Die primären und sekundären Potenziale im gleichen Magnetfeld zeigen in die gleiche Richtung und haben eine positive Polarität. Der Transformator hat einen Effizienzwert von 98,63% und erfüllt die CAN/CSA 802.1 Standards. Der Impedanzwert beträgt 1,5%. Die Hochspannungsseite hat einen Gehäusebrunnen und einen Einsatz mit einer Staubkappe. Die Niederspannungsseite hat drei siebenlochige Spadeschuhe.
Der 25 kVA Transformator verfügt über eine Bayonettsicherung und eine ELSP-Sicherung, um ein Doppel-Sicherungssystem zu bilden, das den Transformator vor Schäden bei Betriebsstörungen schützt. Der Transformator wird komplett mit einem Ölniveauanzeiger und einem 4-stufigen Lasttrennschalter geliefert, was seine Vielseitigkeit und Wartungsfreundlichkeit erhöht.
Der Daelim Transformator ZGDL-H-25/14.4(7.2)/0.24(0.12) verkörpert die perfekte Kombination aus fortschrittlicher Technologie, kompromissloser Qualität und kundenorientierter Vorgehensweise. Wir sind stolz darauf, Lösungen anzubieten, die Gemeinschaften mit effizienter, zuverlässiger und sicherer Stromverteilung stärken, wodurch wir die bevorzugte Wahl für Wohn- und Gewerbeanwendungen in Kanada sind.
Herunterladen
Daelim Einzelphasen-Transformator-Katalog
Daelim Einzelphasen-Transformator-Betriebs- und Wartungshandbuch
Erfahren Sie mehr über Einphasiger Pad-Montierter Transformatorr
| Modell: ZGDL-H-25 12.47Y/7.2-24.94Y14.4-240/120 | HV BIL: 125 kV |
| Standardherstellung und -prüfung: C.57.12.00; C.57.12.28; C57.12.90 | LV-Isolationsklasse: 1,2 kV |
| Typ: Schleifenversorgungs-Tafelmontage | LV BIL: 30 kV |
| Installation: Außen | Hörbare Geräuschpegel: 48 dB |
| Höhe über dem Meeresspiegel / Umgebungs-temperatur: 1000 m / 20℃ | |
| Höhe ≤ 1000 m | |
| Nennleistung: 25 kVA | Impedanz: 2% |
| HV: 12470Y/7200V, 24940Y14400 | Impedanztoleranz: ±10% |
| LV: 240/120 | Tank: Baustahl |
| Nennfrequenz: 60 Hz | Farben: Munsell Grün |
| Kühlsystem: ONAN | Höhe: 700 mm |
| Kernmaterial: Siliziumstahlkern | Tiefe: 1000 mm |
| Kühlmittel: Mineralöl 45# (PCB-FREI) | Breite: 900 mm |
| Betriebstemperatur: -45 °C bis +40 °C | Gewicht |
| Temperaturanstieg - Oberöl: 65 °C | Ölgewicht: 135 kg |
| Temperaturanstieg – Wicklung: 65 °C | Gesamtgewicht: 360 kg |
| Heißpunkt: 80 °C | |
| Leerlaufverluste bei 105% Nennspannung: 125 W | Kontaktieren Sie uns bei besonderen Anforderungen |
| Lastverlust bei der Nennspannung bei 85 °C: 441 W | Tel: +1-346-342-2174 |
| Wicklungsmaterial: Aluminium | www.daelimtransformer.com |
| HV-Isolierklasse: 25 kV | E-Mail: sales@daelimbelefic.com |
Der Daelim 25 kVA einphasige pad-montierte Transformator arbeitet sicher, zuverlässig und effizient und kann sowohl drinnen als auch draußen installiert werden. Diese Art von Transformator hat niedrige Betriebskosten, ist umweltfreundlich, einfach zu installieren und hat niedrige Anschaffungskosten, sodass er weit verbreitet in Wohn-, Gewerbe- und anderen öffentlichen Einrichtungen eingesetzt wird.
Transformator Merkmale: Der industrielle Transformator hat eine Nennleistung von 25 kVA. Der Einheitstransformator hat ein duales Hochspannungdesign. Die Hochspannungen betragen 12470y/7200V und 24940y/14400V.
Der Transformator ZGD-H-25/12.47/7.2-24.94/14.4-240/120 verwendet die ONAN-Kühlungsmethode. Die Fertigungs- und Teststandards sind IEEE C.57.12.00; IEEE C.57.12.28; IEEE C57.12.90.
Erfahren Sie mehr über Bodenmontierter Transformator
Isolierflüssigkeit: Der Transformator ZGD-H-25/12.47/7.2-24.94/14.4-240/120 verwendet Mineralöl 45#. Der Siedepunkt und der Sofortzündpunkt von Mineralöl liegen nicht unter 140° und es ist nicht brennbar. Es hat eine gute Isolier- und Wärmeableitungseffekt, was nicht nur die Isolationsstärke verbessert, sondern auch vor Feuchtigkeit schützt. Es erzeugt keine PCB und andere schädliche Gase. Es ist ungefährlich für Menschen. Wenn Sie Pflanzenöl benötigen, kann Daelim zwei Marken von FR3 und RAPO zur Auswahl anbieten.
Abgriffwechsler: Der Transformator ZGD-H-25/12.47/7.2-24.94/14.4-240/120 hat keinen Lastabnehmer. Daelim kann 5-stufige und 7-stufige Lastabnehmer ohne Last bereitstellen.
Kern&Spule Zusammenbau: 1
Schnellverschluss-Sicherung: 1
Tropfschutzmontage: 1
Sicherungsfassung: 1
Ersatzsicherung: 1
Sicherungsanordnung: 1
Druckentlastungsventil: 1
Ölunterniveauanzeige: 1
Öleinlassstecker: 1
Typenschild: 1
HV Durchführungsrohr und Einsätze: 2
Leerlauf-Lastwechsel: 1
Erdungsspitzenterminal: 2
Ölauslassstecker: 1
Erdungsbolzen: 1
Kupferstreifen: 1
LV-Anschluss: 3
Hebebolzen: 4
Daelim ist ein professioneller Hersteller von pad-montierten Transformatoren. Pad-montierte Transformatoren haben UL/cUL, CSA, CESI und andere Zertifikate. Kann die Anforderungen verschiedener internationaler Standards wie ANSI/IEEE, CSA und DOE-Effizienzwerte erfüllen.
