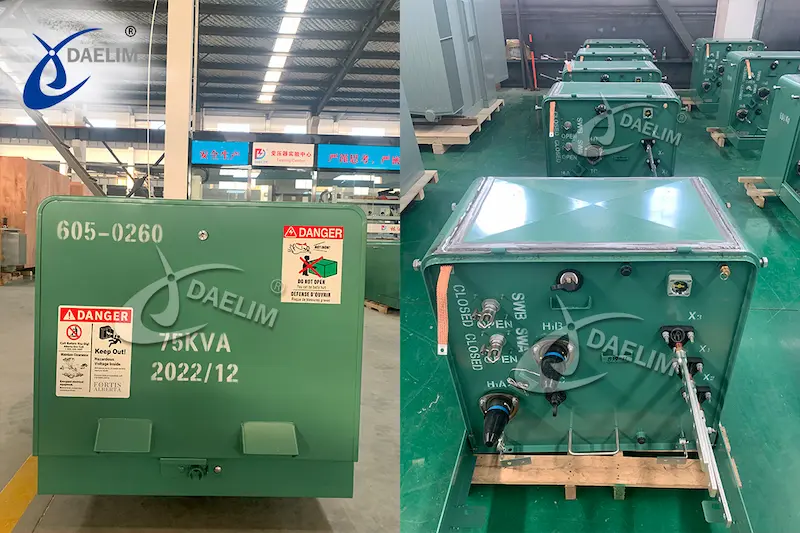

75 kVA Einphasen-Padmontierter Transformator

Der ZGDL-H-75/14,4/0,24(0,12) ist ein 75 kVA einphasiger Pad-montierter Transformator, der von Daelim Transformer gefertigt wird. Diese Transformatoren werden häufig in Stromverteilungssysteme integriert und ermöglichen die Umwandlung von Hochspannungsstrom aus Übertragungsleitungen in niedrigere Spannungen, die für verschiedene Anwendungen, einschließlich Wohn-, Gewerbe- und Industriebereiche geeignet sind. Sie sind entscheidend für die Stromversorgung von Beleuchtung, elektrischen Geräten, Maschinen und verschiedenen Einrichtungen in einer Vielzahl von Standorten wie Häusern, Büros, Fabriken, Geschäften, Hotels und Gesundheitseinrichtungen. Diese Transformatoren werden in der Regel über dem Boden auf speziell gestalteten Unterlagen oder Plattformen montiert, daher der Name “pad-montiert.”

Kontaktieren Sie Daelim Transformer

Der 75 kVA einphasige Pad-montierte Transformator verwendet die ONAN-Kühlmethode und nutzt Mineralöl als Isolierflüssigkeit, dessen Flammpunkt gleich oder kleiner als 300°C ist. Die Polarität ist additiv für den 75 kVA Transformator, und der Kern ist ordnungsgemäß geerdet. Diese 75 kVA Transformatoren verfügen über zwei intern verbundene Hochspannungsdurchführungen, die als H1A und H1B gekennzeichnet sind und mit abnehmbaren Bolzen ausgestattet sind. Diese Durchführungen können über Totverbinder in das Verteilungssystem eingebunden werden, die für den Totfrontbetrieb konzipiert sind und strikt den in IEEE 386 festgelegten dimensionalen und elektrischen Anforderungen entsprechen. Jede Hochspannungsdurchführung ist gediegen mit einer Schutzkappe ausgestattet. Die Niederspannungsdurchführungen sind mit drei Bolzenankern mit Kupferbeschichtung und 7-Loch-Anschlüssen ausgestattet. Jede Einheit des 75 kVA Transformators ist mit zwei 2-Positions ölgetauchten Lasttrennschaltern ausgestattet, die speziell für den Betrieb in einem Temperaturbereich von -40°C bis 120°C konzipiert sind und einen Hot-Stick-Mechanismus verwenden.

Preis anfragen

Während des Montageprozesses des 75 kVA Transformators führen die Mitarbeiter von Daelim Transformer mehr als drei Testdurchläufe durch, einschließlich Tests für Strom, Spannung, Transformationsverhältnis, Leckage und andere Parameter, an jedem Transformator. Diese strengen Tests werden durchgeführt, um die elektrische und mechanische Integrität des Transformators zu gewährleisten. Danach durchläuft jeder montierte Transformator die zuvor genannten Routineprüfungen. Nach erfolgreichem Abschluss dieser endgültigen Routineprüfungen erstellt Daelim Transformer umgehend einen umfassenden professionellen Prüfbericht, der dann dem Käufer zur Überprüfung vorgelegt wird. Der Bericht dokumentiert die Energieeffizienz und Testergebnisse, einschließlich der in den Punkten (c), (d) und (e) angegebenen, gemäß den Standards von CAN/CSA-C802.1. Er wird von einem professionellen Ingenieur oder einer anderen autorisierten Person unterschrieben. Nur wenn die Leistungs- und Sicherheitsindikatoren des Transformators die erforderlichen Standards erfüllen oder übertreffen, ist er versandbereit.

Erfahren Sie mehr 1 PH Pad-Montierter Transformator
