Leitfaden zu Transformatorausfällen

Faktoren, die zu Transformatorfehlern führen

Die elektrischen Transformatoren sind recht rigide und zuverlässige Geräte, da sie entworfen und entwickelt wurden, um 24/7 mit minimalen Wartungsanforderungen zu arbeiten. Es gibt jedoch mehrere Faktoren, die zu Ihrem Transformatorfehler führen können, selbst wenn mit Ihrem Transformator nichts falsch ist.

Elektrische Belastung

Der erste und offensichtlichste Faktor, dem Sie begegnen werden und der zu Ihrem Transformatorfehler führt, sind die elektrischen Belastungen, die Sie während der gesamten Nutzungsdauer des Transformators mehrmals erleben. Der Grund, warum dies der offensichtlichste Faktor ist, liegt darin, dass der Transformator entworfen und entwickelt wurde, um Elektrizität zu regulieren, und selbst die normalsten Bedingungen des Elektrizitätsflusses werden gewisse elektrische Belastungen an Ihrem elektrischen Transformatorbauteilen erzeugen..

Einige spezifische, elektrizitätsbezogene Szenarien, die zu einer Entwicklung elektrischer Belastungen in Ihrem Transformator führen können, sind wie folgt.

Überspannung

Überspannung ist ein Zustand, bei dem Ihr elektrischer Transformator eine höhere elektrische Spannung erhält, als er für den Betrieb ausgelegt ist. Eine Spannung, die über die Transformatorbewertung hinausgeht, wird ein hohes Maß an elektrischer Belastung erzeugen, insbesondere im Transformatorwicklung und Isolationsbereich, was zu einem Isolationsdurchschlag und der Entwicklung eines Phänomens führen kann, das als elektrisches Lichtbogen bezeichnet wird.

Kurzschluss

Jede abnormale Bedingung im elektrischen Stromkreis, die entweder Elektrizität zum Transformator liefert oder Elektrizität aus Ihrem elektrischen Transformator zieht, kann zu einem plötzlichen Anstieg oder Abfall der Elektrizität im Transformatorstromkreis führen. Dies kann zu einem Begriff führen, der Kurzschluss in einer der elektrischen Verbindungen des Transformators genannt wird.

Weitere Informationen: Maßnahmen zur Verhinderung von Kurzschlussunfällen bei Transformatoren

Schaltspitze

Wenn Ihr elektrischer Transformator unter einer spezifischen Bedingung leidet, bei der sich die Betriebsbedingungen für die Nachfrage des Transformators häufig und schnell ändern, dann wird dieser häufige Schaltvorgang eine transiente Spannungsspitze verursachen, die zu einer erheblichen dielektrischen Beanspruchung der Isolation Ihrer elektrischen Transformatorwicklung führen kann.

Thermische Belastung

Nach den elektrischen Belastungen ist der zweithäufigste und offensichtlichste Faktor, der zu einem Transformatorausfall führen kann, die thermische Beanspruchung, die in Ihrem elektrischen Transformator erzeugt wird. Unabhängig von Typ, Größe und Leistungskapazität des Transformators erzeugt jeder Transformator während seines Betriebs Abwärme.

Spezifische Bedingungen, die hohe thermische Beanspruchungen erzeugen können, die zum Transformatorausfall führen, sind wie folgt.

Überlastung

Die Überlastung des Transformators ist eine Bedingung, bei der Sie versuchen, viel mehr Elektrizität oder Elektrizität zu einer viel höheren Rate zu entnehmen, als Ihr Transformator bereitgestellt werden kann. Diese spezifische Überlastungsbedingung zwingt den Transformator, kontinuierlich unter seiner Spitzen- oder maximalen Betriebsbedingung zu arbeiten. Dies führt dazu, dass der Transformator im Wicklungsbereich viel mehr Wärme produziert als unter normalen Betriebsbedingungen. Die kontinuierliche Produktion großer Abwärme an der Wicklung erzeugt thermische Beanspruchungen auf dem Kern, der Wicklung und der Isolierung des Transformators. Dies kann zur Verschlechterung der Isolierung und des Wickelmaterials führen.

Sie könnten genießen: Warum sollte die Transformatorlast 85% nicht überschreiten?

Schlechte Belüftung

Alle Transformatoren benötigen ein ordnungsgemäßes Belüftungssystem, selbst unter normalen Arbeitsbedingungen, um die im Wicklungsbereich erzeugte Abwärme abzuleiten. Wenn Sie Ihren Transformator an einem Ort installiert haben, an dem es ein Belüftungsproblem gibt oder die Umgebung nicht geeignet ist, um die Wärme schnell abzuleiten, dann wird dies viele thermische Beanspruchungen auf die Teile Ihres Transformators erzeugen, selbst wenn der Transformator unter normalen Bedingungen arbeitet.

Jetzt kostenlos ausprobieren: Schritt-für-Schritt-Anleitung zur Installation eines Transformators

Hohe Umgebungstemperaturen

Ein weiterer Faktor, der thermische Beanspruchungen auf die Teile Ihres Transformators erzeugen kann, sind die hohen Umgebungstemperaturen in der Region, in der Sie Ihren Transformator installiert haben. Wenn Sie Ihren Transformator in einer Region installiert haben, in der tagsüber normalerweise sehr hohe Temperaturen herrschen, wird dies viele thermische Beanspruchungen auf die Teile Ihres Transformators erzeugen, insbesondere auf die äußeren Teile wie elektrische Verbindungen, Durchführungen und den Transformatorbehälter.

Mechanische Belastung

Neben den elektrischen und thermischen Beanspruchungen gibt es Faktoren, die mechanische Beanspruchungen in den Teilen Ihres Transformators erzeugen können. Mechanische Beanspruchungen können permanente Schäden an den Teilen des Transformators verursachen, die normalerweise einen Austausch des Teils zur Folge haben. Die drei Hauptfaktoren, die mechanische Beanspruchungen in Ihrem Transformator erzeugen, sind wie folgt.

Vibrationen

Wenn Ihr Transformator in einem Werk oder einer Fabrik installiert ist, in der es starke mechanische Vibrationen aufgrund von Betriebsmitteln gibt, dann können diese mechanischen Vibrationen sehr leicht auf verschiedene Teile Ihres elektrischen Transformators übertragen werden und diese Teile beschädigen. Diese Vibrationen können insbesondere und sehr leicht jedes lose verbundene Teil oder ein Teil, das aus sprödem Material hergestellt ist, beschädigen.

Handhabungsschäden

Ein weiterer Faktor, der zu einem Transformatorausfall führen kann, ist ein beschädigtes Teil oder ein Schaden am Transformator, der während des Transports oder der Installation des Transformators verursacht wurde. Dies ist wirklich der Fall, da ein solcher Schaden normalerweise bei der ersten Inspektion des Transformators vor der Inbetriebnahme festgestellt wird, aber es besteht immer noch die Möglichkeit, dass Schäden, die nicht leicht sichtbar oder während der Inspektion erkannt werden, zu einem Transformatorausfall führen können.

Fehlerströme

Jede fehlerhafte Überspannung im elektrischen Strom, der in den leitenden Drähten des elektrischen Transformators fließt, kann eine sehr starke Kraft erzeugen, die diesen leicht beschädigen kann. Transformatorisolierung, Wickeln oder Biegen Sie die Transformator-Kern.

Umweltfaktoren

Neben allen anderen Faktoren gibt es auch Umweltfaktoren, die zu einem Ausfall Ihres Transformators führen können. All diese Faktoren sind sehr geringfügig und benötigen viel Zeit, um den Transformator oder eines seiner Teile so weit zu beeinträchtigen, dass es zu einem Transformatorausfall führen kann, aber es gibt einige Faktoren, die zu einem Ausfall Ihres Transformators führen können.

• Ein hoher Feuchtigkeitsgehalt um Ihren Transformator kann zu einem Ausfall Ihres Transformators führen, wenn das Eindringen von Wasser den Isolationswiderstand verringert und die Bereitstellung fördert.
• Die Ansammlung von Staubgrad und anderen Fördermitteln auf den Teilen Ihres Transformators, insbesondere auf den Teilen des Kühlsystems, kann zu einer Ineffizienz und Überhitzung des Transformators führen.
• Wenn Ihr Transformator in einer stark genutzten Umgebung installiert ist, insbesondere wenn er in einer chemischen Behandlungsanlage installiert ist, kann die chemische Exposition die Zersetzung von Metall- und Isolierungskomponenten beschleunigen, was zu einem Ausfall des Transformators führt.

Alterung und Abbau von Komponenten

Der letzte Faktor, der zu einem Ausfall des Transformators führen kann, ist das Altern und die Zersetzung der Transformatorenteile am Ende ihrer Nutzungsdauer. Es ist gängige Praxis, alte Teile zu ersetzen, damit der Transformator seine Effizienz aufrechterhalten kann, aber wenn die Wartung nicht regelmäßig durchgeführt wird, können die gealterten und beschädigten Teile zu einem Ausfall des Transformators führen.

Fehlermodi von Transformatoren

Basierend auf den Faktoren, die zu einem Ausfall des Transformators führen, können wir entweder verschiedene Ausfallarten des Transformators kategorisieren oder unterscheiden, um den Ausfall des Transformators besser zu verstehen und zu identifizieren. Wenn Ihr elektrischer Transformator aufgrund eines Faktors ausgefallen ist, können wir je nach Schwere des Schadens den Ausfall des Transformators in zwei verschiedene Stufen kategorisieren.

Kleinere Ausfälle

Die erste Stufe des Transformatorausfalls ist ein kleiner Ausfall, bei dem ein sehr kleines Problem mit einem der Transformatorenteile besteht. Der kleinere Ausfall umfasst eine durchgebrannte Transformator-Sicherung, eine gebrochene Verbindung, lose Verbindungen, kleine Isolationsschäden oder gebrochene Drähte, die entweder Strom zum Transformator liefern oder von ihm entnehmen. Diese Ausfallart kann vor Ort leicht behoben werden, und die Reparatur kann mit wenig bis minimaler Ausfallzeit durchgeführt werden.

Mäßige Ausfälle

Ein moderater Transformatorausfall ist ein solcher, bei dem ein Teil ausfällt, der vor Ort nicht repariert werden kann, und die einzige Reparatur darin besteht, ein Feldteil auszutauschen. Dieser Ausfalltyp führt zu einer erheblichen Ausfallzeit des Transformators, und normalerweise wird ein Team eingesetzt, das physisch das Teil platziert.

Große Ausfälle

Der große Ausfall eines Transformators ist der Ausfall, bei dem der gesamte Transformator ausfällt oder seine Hauptkomponenten wie die Wicklung des Transformatorenkerns oder seine Isolierung beschädigt oder vollständig ausgefallen sind. Dies führt normalerweise dazu, dass der gesamte Transformator ersetzt werden muss, da der Kern oder die Wicklung des Transformators nicht vor Ort repariert oder ersetzt werden können.

Weiterlesen: Kann eine beschädigte Transformatorwicklung repariert, aufgearbeitet oder ersetzt werden?

Arten von Transformatorfehlern

Abschließend können wir die Faktoren zusammenfassen, die zu Transformatorausfällen führen können, sowie die drei verschiedenen Arten von Transformatorausfällen, um verschiedene Kategorien von Transformatorausfällen zu entwickeln. Die Art des Transformatorausfalls hilft Ihnen zu verstehen, welche Dienstleistungen erforderlich sind, um den Transformator zu reparieren oder zu ersetzen.

Elektrische Ausfälle

Ein elektrischer Ausfall eines Transformators ist ein Ausfall, bei dem der Transformator aufgrund eines der in den elektrischen Faktoren genannten Probleme nicht in der Lage ist, Strom an den Verbraucher zu liefern. Dieser Ausfall kann entweder ein Kurzschluss, ein Unterbrechung, eine gebrochene Verbindung, eine lose Verbindung, ein beschädigtes Isolierstück oder ein Ausfall der Transformatoranschlüsse sein. All diese elektrischen Ausfälle können vor Ort mit minimaler Ausfallzeit behoben werden.

Thermischer Ausfall

Ein thermischer Ausfall eines elektrischen Transformators ist der Fall, in dem die Isolierung und das Isolationssystem des Transformators aufgrund von Überhitzung oder Überlastung oder irgendeiner Art plötzlichen elektrischen Anstiegs ausfallen. Der thermische Ausfall tritt tatsächlich im Wicklungsbereich des Transformators auf, wo Überhitzung oder Überlastung zu einem Zerstören der Transformatorisolierung führt, was zu einem Kurzschluss innerhalb der Transformatorwicklung führt. Dies ist ein schwerwiegender Ausfall mit erheblichem Zeitaufwand und dem Bedarf an einem vollständigen Austausch des Transformators.

Mechanischer Fehler

Mechanische Fehler verschiedener Arten und dies ist ein Fehler, bei dem ein Teil des Transformators unter extremen Lasten mechanisch versagt oder ein Teil aufgrund von Überlastung beschädigt wird. Mechanische Fehler des elektrischen Transformators treten normalerweise an der Wicklung des Transformators auf, wo die Verschiebung der Wicklung aufgrund von Überhitzung über mechanische Spannungen hinausgegangen ist.

Mechanische Fehler können auch im Transformatorenkern auftreten, wo die magnetische Sättigung, Überhitzung oder plötzliche elektrische Überspannung zu strukturellen Deformationen des Transformatorkerns führen können. Diese Arten von mechanischen Fehlern sind schwerwiegende Fehler mit erheblichen Ausfallzeiten, die einen vollständigen Austausch des elektrischen Transformators zur Folge haben.

Mechanische Fehler können auch in Kühlsystemen des Transformators auftreten, wo kleinere Reparaturen das Problem ohne Ausfallzeiten beheben können. Diese Art von Transformatorfehler ist entweder ein geringfügiger oder moderater Fehler, bei dem der Transformator ohne Ausfallzeit oder mit sehr minimaler Ausfallzeit repariert werden kann.

Präventive Maßnahmen zur Vermeidung von Transformatorfehlern

Transformatorausfälle sind nicht etwas, das jedem Transformator passieren muss. Der Transformatorausfall kann leicht verhindert werden, indem man die Symptome des Transformatorausfalls versteht oder eine Analyse des Transformatorausfalls durchführt. Folgendes sind einige der vorbeugenden Maßnahmen, um Transformatorausfälle zu vermeiden.

• Periodische Inspektionen und Tests des Transformators können Ihnen bei der Analyse von Transformatorausfällen helfen oder die Symptome eines Transformatorausfalls vor dem vollständigen Transformatorausfall anzeigen. Führen Sie daher immer die Inspektion des Transformators durch und führen Sie die erforderlichen Tests des Transformators rechtzeitig durch.
• Regelmäßige Wartung hilft Ihnen nicht nur, Transformatorausfälle zu vermeiden, sondern auch, die Effizienz und Zuverlässigkeit des Transformators während seiner gesamten Lebensdauer aufrechtzuerhalten. Führen Sie daher die Wartung immer rechtzeitig durch, wenn es signifikante Symptome eines Transformatorausfalls gibt.
• Installieren Sie Ihren Transformator immer gemäß den Anweisungen des Transformatorherstellers, um das standardmäßige Verfahren zur Transformatorinstallation unter Berücksichtigung der Sicherheits- und lokalen Vorschriften einzuhalten.
• Stellen Sie während der Installation immer sicher, dass der Transformator über ein ordnungsgemäßes und notwendiges Belüftungssystem und ein ordnungsgemäß installierte und funktionierendes Kühlsystem verfügt.
• Führen Sie immer eine ordnungsgemäße Lastberechnung durch, damit der Transformator mit der erforderlichen Leistungskapazität und Nennspannung installiert wird, um Ihnen zuverlässigen und sicheren Strom zu liefern. Dies verhindert auch eine Überlastung und Überhitzung des Transformators.
• Während der Wartung und dem Austausch des Transformators Teils sollte immer darauf geachtet werden, dass der Teil, den Sie ersetzen, von hoher Qualität ist und genau den Spezifikationen und Anwendungen des ausgetauschten Teils entspricht.

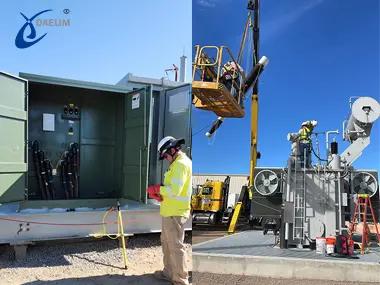

Jetzt kostenlos ausprobieren: Welche verschiedenen Arten von Transformator Reparatur und Außendienst gibt es?

Fazit

Transformatorausfälle können schwerwiegende Folgen für Stromnetze haben, was zu kostspieligen Ausfallzeiten und einer verringerten Zuverlässigkeit führt. Es ist wichtig, die Faktoren zu verstehen, die zu diesen Ausfällen beitragen, und die verschiedenen Arten und Kategorien von Ausfällen zu erkennen. Es ist ebenso wichtig, die präventiven Maßnahmen umzusetzen, die für die Gewährleistung der Langlebigkeit und Effizienz von Transformatoren unerlässlich sind. Regelmäßige Wartung, sorgfältiges Lastmanagement und die Verwendung von hochwertigen Komponenten spielen eine entscheidende Rolle bei der Verhinderung von Transformatorausfällen.

Nachverfolgung

Elektrische Transformatoren sind komplexe elektrische Geräte, die 24/7 arbeiten, um den Strom zu regulieren, der in Ihrem Zuhause und in Ihrer Industrie bereitgestellt wird. Diese elektrischen Geräte benötigen kontinuierliche Pflege und Wartung Inspektion und der Prüfung um alle Arten von Transformatorausfällen zu vermeiden. Wir bei Daelim Transformer bieten Transformatoren aller Art, Größe und Leistungskapazität an und all unsere Transformatoren sind darauf ausgelegt, Zuverlässigkeit und Sicherheit in ihrem Betrieb zu gewährleisten. Wir halten uns während der Herstellung, Montage, Installation und Wartung von Transformatoren an alle Arten interner Standards, darunter ASTM, ISO, ANSI, IEEE und andere.
