Rola transformatorów w dużych systemach energii słonecznej

Transformator w dużym systemie energii słonecznej jest uważany za główny komponent, ponieważ utrzymuje poziom napięcia dla urządzeń obciążających i sieci energetycznych. W dużych elektrowniach słonecznych, transformatory zwiększa poziom napięcia do celów przesyłowych i zmniejsza go dla bezpiecznej pracy urządzeń. Ta metoda utrzymuje poziomy energii dla przesyłu na większe odległości.

Transformatory również przekazują energię stabilnie z dużych elektrowni słonecznych do sieci. Zapewniają również bezpieczną moc dla obciążeń bez wahań napięcia. W tym wpisie omówimy szczegóły, cechy i znaczenie transformatorów w dużych systemach energii słonecznej. Zacznijmy.

Przegląd dużych systemów energii słonecznej

Duże elektrownie słoneczne, znane również jako elektrownie użytecznościowe lub farmy słoneczne, generują moc dla sieci użytecznościowej. Następnie moc ta jest dostarczana z sieci do końcowych użytkowników. Moc generowana w dużym systemie energii słonecznej jest podnoszona do przesyłu do sieci użytecznościowej przez dłuższe linie.

Przekazywana energia z elektrowni słonecznych jest sprzedawana większym użytkownikom energii i firmom. Elektrownia nazywana jest użytecznością lub na większą skalę, jeśli generuje moc 1 megawat (MW) lub wyższą, według amerykańskiej Administracji Informacji Energetycznej.

W USA znajduje się ponad 10 000 systemów energii słonecznej fotowoltaicznej, które są dużymi systemami energii słonecznej.

Energia słoneczna w dużej skali, poprzez dywersyfikację miksu energetycznego, pomaga zapewnić stabilne i niezawodne źródło energii. Elektrownie słoneczne minimalizują również zależność krajów od importowanych paliw kopalnych i innych źródeł.

Struktura elektrowni słonecznych na skalę użyteczności

Projekty solarne w skali usługowej są zorganizowane z różnymi komponentami do generacji energii i dostarczania jej do odbiorcy.

Panele słoneczne

• Panele PV o wysokiej wydajności są połączone w układy w celu generowania dużych mocy, służąc jako główne źródło energii dla systemu i dostarczając moc stałą do inwerterów.

Inwertery

• Inwertery są również ważną częścią systemów solarnych w skali usługowej, ponieważ te inwertery przekształcają moc stałą generowaną przez panele słoneczne w moc zmienną, która wspiera sieć i podłączone obciążenia.
• Inwertery solarne w skali usługowej są zaprojektowane do obsługi dużej mocy wyjściowej.

Transformatory

• W systemach energii słonecznej w dużej skali stosuje się transformatory podnoszące, które zwiększają poziom napięcia wyjściowego inwertera, aby przesyłać energię na dłuższe odległości.
• Transformator podnoszący utrzymuje poziom napięcia zgodnie z wymaganiami sieci przy mniejszych stratach przesyłowych.

Możesz być zainteresowany: Transformator słoneczny, uzyskaj najlepszą cenę

Systemy interkoneksji sieci

Interkoneksja sieci pomaga zintegrować energię słoneczną z systemem sieciowym. Ta integracja jest realizowana za pomocą stacji transformacyjnych, linii przesyłowych, przekaźników ochronnych, wyłączników obwodowych, narzędzi pomiarowych i systemów kontrolnych, które łączą elektrownię słoneczną z siecią energetyczną.

Elektrownie solarne w skali usługowej są zaprojektowane tak, aby ich napięcie i częstotliwość pasowały do wymagań sieci.

Rola transformatorów w elektrowniach słonecznych

 Zmiany poziomu napięcia

Napięcie wyjściowe inwerterów solarnych jest zazwyczaj niskie, co może nie spełniać bezpośrednio wymagań sieci. Te niskie napięcia, które wynoszą od kilkuset do kilku tysięcy woltów, są niewystarczające do dłuższego przesyłu, ponieważ mają wysoką wartość prądu, co powoduje straty.

Dlatego transformator podnoszący zwiększa napięcie inwertera do wysokiego poziomu napięcia, który można łatwo przesłać do stacji transformacyjnej. Wyższe napięcie redukuje prąd, co minimalizuje straty I²R (rezystancyjne), pozwala na mniejsze wymiary przewodników i obniża całkowite koszty.

Zdobądź za darmo: Rozwiązanie Systemu Energii Słonecznej Fotowoltaicznej

Stabilna praca sieci

Napięcie generowane przez inwerter ma wahania i niestabilność, więc transformator utrzymuje poziom napięcia. W celu kontroli napięcia i zgodności z siecią, transformator dodaje również moc reaktywną do systemu.

Transformator przekazuje również moc z paneli do sieci w kontrolowany i płynny sposób, unikając nagłego wpływu wysokiego napięcia na system.

 Ochrona systemu

Bezpieczna generacja energii i kompletna instalacja są ważne dla wysokowydajnych systemów słonecznych. Transformatory działają jako podział między elektrowniami słonecznymi a sieciami energetycznymi.

Transformatory działają jako bariera, zapobiegając przenoszeniu usterek z jednej strony na drugą. Zarządzają również usterkami w sieci, aby zapobiec ich wpływowi na falownik i podłączone urządzenia kontrolne. Są również bezpieczne dla konserwacji i ciągłych operacji.

Oprócz regulacji napięcia, transformatory są wyposażone w różne urządzenia ochronne, takie jak izolatory, wyłączniki i systemy uziemiające, które łatwo wykrywają różne usterki, takie jak przeciążenie, awarie izolacji i zwarcia oraz rozwiązują je, zanim wpłyną na jakąkolwiek inną część systemu.

Zarządzanie termalne i czynniki środowiskowe

Przed użyciem transformatorów w dużych elektrowniach słonecznych ważnymi czynnikami są czynniki środowiskowe i zarządzanie ciepłem, ponieważ elektrownie słoneczne znajdują się w odległych i otwartych obszarach, gdzie występują różne warunki środowiskowe.

W związku z tym transformator musi być w stanie radzić sobie z wysokimi temperaturami, kurzem i promieniowaniem słonecznym, ponieważ jego długoterminowa efektywność i niezawodna praca w dużym stopniu zależą od skutecznego zarządzania ciepłem.

Dlatego, jeśli odprowadzenie ciepła nie następuje prawidłowo, prowadzi to do starzenia się i wpływa na cechy obsługi obciążenia, skracając czas pracy transformatora.

Niektóre lokalizacje, w których zainstalowane są transformatory, takie jak obszary wiejskie lub pustynne, gdzie temperatura sięga 50 stopni, stają w obliczu wysokich warunków obciążenia. W takich warunkach transformator stosuje silny system chłodzenia i przepływu, aby zminimalizować skutki ciepła na transformator oraz inne istotne części, takie jak uzwojenia i rdzeń.

Dzięki minimalizacji przegrzewania unikane jest degradacja izolacji. Pomaga to również utrzymać stabilne operacje w trybie pełnego obciążenia.

Dobrze zaprojektowane transformatory mogą łatwo zarządzać cyklicznymi wzorcami obciążenia związanymi z produkcją energii solarnej.

Jeśli właściwy system chłodzenia jest stosowany dla transformatora, pomaga zapewnić stabilną pracę transformatora, gdy wzrasta maksymalne wytwarzanie energii.

Zarządza również rozprężaniem i skurczem cieplnym bez dodatkowego nacisku i zapobiega awarii izolacji.

Czynniki projektowe dla zastosowań słonecznych

Projektowanie transformatorów specjalnie dla zastosowań solarnych łatwo radzi sobie z różnymi obciążeniami i innymi warunkami środowiskowymi poprzez zastosowanie systemów chłodzenia.

Wahania temperatury otoczenia

• Ponieważ elektrownie słoneczne lub farmy słoneczne skali użyteczności są instalowane w otwartym terenie, a wysoka temperatura wynosząca około 50 stopni wpływa na pracę transformatora w tym celu, istnieje system zarządzania ciepłem. Przy odpowiednio izolowanej części transformatora i zarządzaniu ciepłem oraz projektach uzwojeń transformatora również minimalizują skutki temperatury, gdy zachodzi wysokie wytwarzanie.

 Systemy chłodzenia

Transformator systemu solarnego wykorzystuje różne metody chłodzenia w celu zmniejszenia skutków temperatury, takie jak ONAF i ONAN.

• ONAN jest prostą techniką chłodzenia, w której występuje naturalny przepływ oleju i przepływ powietrza, aby schłodzić system, który jest częścią mniejszego systemu, a ONAF jest wyposażony w wentylatory do przepływu powietrza na radiatorze w celach chłodzenia i zapewnia dobre warunki przeciążeniowe.

Izolacja

• Transformator dużych elektrowni słonecznych wykorzystuje materiały uzwojenia, które łatwo radzą sobie z warunkami temperatury, a izolacja istnieje w celu zarządzania ciepłem. Tak więc zmniejsza zagrożenia pożarowe, a jednostka działa ciągle.

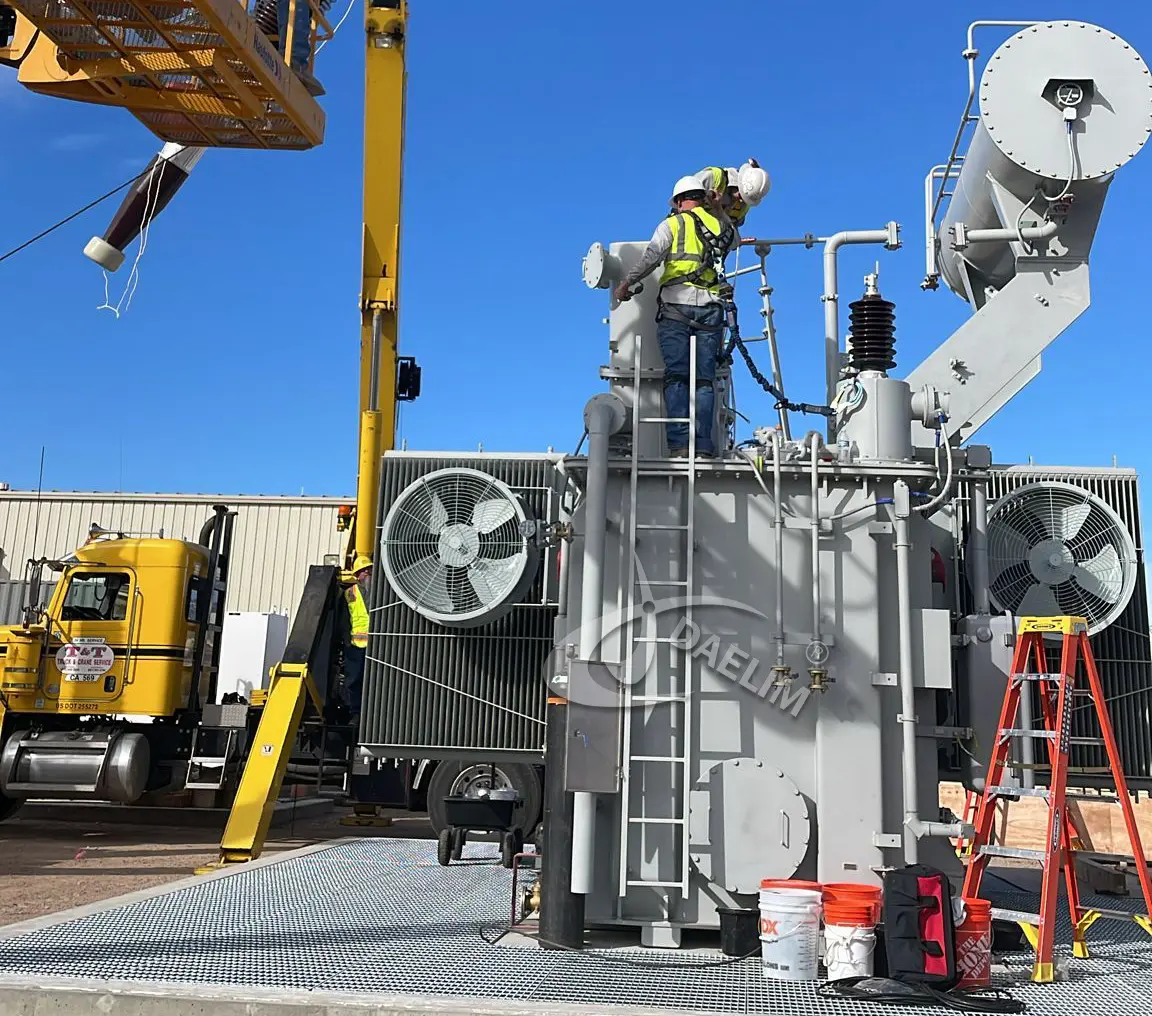

Korzyści dla operatorów dużych systemów energii słonecznej

Transformatory są ważne dla ekonomicznego funkcjonowania dużych elektrowni słonecznych. Dzięki przeprowadzaniu podstawowej konwersji napięcia, odpowiednio zaprojektowany transformator sprawia, że system jest wysoko efektywny, stabilny i poprawia długoterminową wydajność ekonomiczną w trakcie całego życia elektrowni. Główne zalety są następujące.

Wyższy uzysk energii

• Efektywnie działający transformator dostarcza wysoką energię produkowaną przez ogniwa fotowoltaiczne do sieci. Transformator również zarządza stratami energii poprzez odpowiednią regulację napięcia, zarządzanie ciepłem oraz zmniejszenie strat elektrycznych. Wysoka efektywność zapewnia wyższą roczną produkcję energii i zwiększa przychody operatorów energii słonecznej.

Stabilna praca

• Duże farmy słoneczne muszą działać stabilnie i nieprzerwanie. Jakościowe projektowanie transformatorów, z takimi cechami jak odpowiednia izolacja, dokładna struktura rdzenia oraz skuteczne chłodzenie, zapewnia bezpieczną pracę w różnych warunkach obciążenia. Dzięki tym cechom występuje mniej nagłych przerw w dostawie, zaburzeń w sieci oraz uszkodzeń urządzeń, a energia jest produkowana i dostarczana do obciążenia w sposób płynny.

Kosztowo efektywna wydajność cyklu życia

• Początkowy koszt instalacji transformatorów w odległych obszarach farm słonecznych staje się wysoki z powodu przygotowania terenu i transportu, ale te wydatki są zarządzane w czasie dzięki wydłużonemu okresowi eksploatacji i niskim wymaganiom konserwacyjnym.
• Transformatory o trwałych konstrukcjach i niskich wskaźnikach awaryjności obniżają koszty operacyjne i wymiany. Pomaga to farmom słonecznym funkcjonować przez dziesięciolecia i regularnie zaspokajać zapotrzebowanie na energię, co czyni transformatory opłacalną inwestycją w ciągu życia projektu.

Zastosowanie

Transformator jest ważnym komponentem w dużych wdrożeniach energii słonecznej.

• Duże farmy słoneczne przekazują swoją wygenerowaną moc do sieci za pośrednictwem transformatora podnoszącego, aby sprostać wymaganiom napięciowym systemu.
• Transformatory są również ważne dla wsparcia systemów energii słonecznej z akumulatorami i innymi technikami magazynowania, zapewniając ciągłość przepływu energii.

Projekt solarnej elektrowni na użyteczność: Studium przypadku

Daelim Belefic pełni wiele ról w tym projekcie jako dostawca, jak projektowanie, produkcja, testowanie, inspekcja montażu na miejscu i uruchamianie.

Ich techniczny i wykwalifikowany personel w pełni zajmuje się projektem od początku do końca, aby zapewnić bezpieczne uruchomienie i stabilną pracę sprzętu.

Czynniki techniczne

• Projekt transformatora został zoptymalizowany pod kątem cech niskotłumieniowych w celu zapewnienia zgodności z krzywymi obciążenia. Jego projekt o wysokim wskaźniku efektywności szczytowej zapewnia wyjątkową efektywność konwersji energii w różnych warunkach roboczych dla skutecznego połączenia w sieci energii generowanej przez kolektory fotowoltaiczne.

Wykonanie projektu

• Daelim Belefic wyprodukował i dostarczył 5 transformatorów mocy wysokiego napięcia o parametrach. 35 MVA, 55 MVA i 88 MVA dla projektów fotowoltaicznych na dużą skalę zlokalizowanych w Delaware i Vermont w USA. Te transformatory są wyposażone w poziomy napięcia 46 kV, 69 kV, 115 kV i 138 kV.

Normy i okres użytkowania

• W ramach tego projektu wszystkie transformatory zostały zaprojektowane i wyprodukowane zgodnie z międzynarodowymi standardami IEEE, ANSI i NEMA oraz zaprojektowane na okres eksploatacji wynoszący 30 lat.

Cechy projektowe

• Transformatory są wytwarzane z użyciem czystych miedzianych uzwojeń i okrągłej konfiguracji cewki, co zwiększa odporność na zwarcia i zapewnia stabilną pracę. Każda jednostka jest wyposażona w zaawansowane komponenty, takie jak system monitorowania SEL-2414, który przeprowadza monitorowanie ciśnienia oleju, temperatury i temperatury uzwojenia w czasie rzeczywistym oraz jest skonfigurowany z systemem SCADA do funkcji alarmowych.

Zapewnienie Jakości

• Aby zapewnić wysokie standardy wydajności i 60-miesięczną gwarancję jakości dla bezpieczeństwa i niezawodności większych aktywów solarnych. To pokazuje zdolności naszych profesjonalistów w zakresie dużej skali nowego sprzętu energetycznego.

Wnioski

Transformator jest istotną częścią systemu zasilania solarnego, umożliwiając skuteczne przesyłanie energii do sieci oraz do końcowych odbiorców, tak jak to ma miejsce w konwencjonalnych systemach zasilania. W elektrowniach słonecznych transformatory zwiększają napięcie wyjściowe falownika dla dalszego przesyłu z minimalnymi stratami. Zapewniają również izolację elektryczną między instalacją solarną a siecią, co czyni system bezpiecznym i niezawodnym.

Dla projektów solarnych na dużą skalę, podłączenie precyzyjnie zaprojektowanego transformatora jest ważne dla zapewnienia stabilnej pracy i długoterminowej wydajności. Transformator Daelim są Transformatory kompatybilne z systemami energii słonecznej, ponieważ oferują niezawodne, specyficzne dla zastosowania rozwiązania transformatorowe, które są pomocne w efektywnym wytwarzaniu energii. Dzięki współpracy z deweloperami projektów i wykonawcami EPC, Daelim zapewnia, że transformatory spełniają wymagania techniczne i regulacyjne.

W Daelim Transformer dostarczamy wysokowydajne rozwiązania energetyczne o napięciu do 345kV i mocy 500MVA. Oprócz doskonałości inżynieryjnej, nasz zespół zna się na złożoności przestrzegania norm OBBB i FEOC. Prowadząc dziesiątki dostawców energii odnawialnej przez proces Safe Harbor, zapewniamy, że Twoje projekty są na właściwej drodze i w pełni kwalifikują się do kluczowych ulg podatkowych i dotacji rządowych. Jeśli Twoje projekty dużej skali energii słonecznej potrzebują wsparcia, proszę o kontakt z Daelim Transformer.
