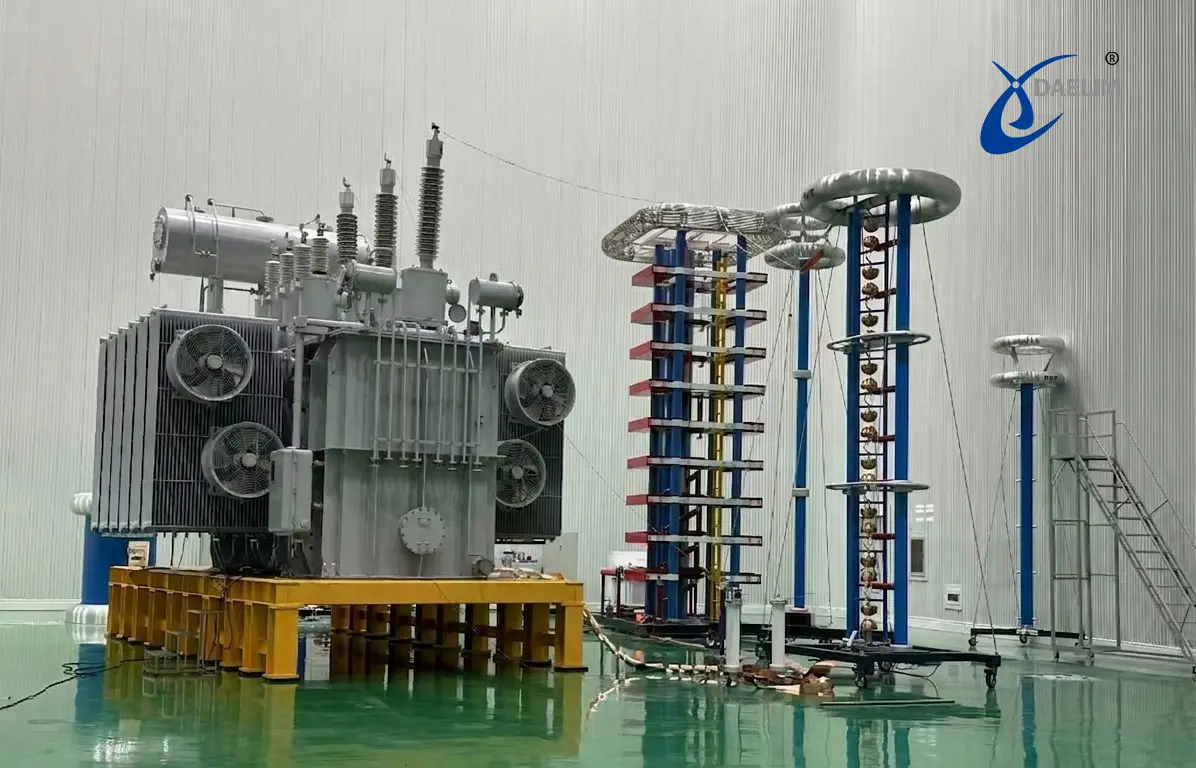

Czym jest IEC 60270?

Aby zrozumieć, czym jest norma, wyobraź sobie rurociąg wodny zainstalowany pod ziemią na ulicy. Jeśli ta rura ma małą szczelinę, wiemy, że dzisiaj nie pęknie. Ale z biegiem czasu ta szczelina będzie się powiększać, a woda przepływająca przez nią zacznie się rozpryskiwać, a ulica zostanie zalana. Jeśli będziemy rozmawiać o wysokim napięciu elektrycznym, mamy coś, co jest podobne i nazywa się “wyładowaniem częściowym”.”

IEC 60270 to międzynarodowy zbiór zasad, który mówi inżynierom, jak wysłuchiwać tych “małych szczelin” w izolacji wewnątrz transformatorów. Kiedy prąd elektryczny płynie i przeskakuje w miejsca, w których nie powinien, można to uznać za “małą iskrę”, nawet w niewielkich ilościach. Jeśli te iskry będą się powtarzać, będą niszczyć izolację.

Aby to dalej wyjaśnić, to trochę jak termit jedzący drewniany dom. Nie widzimy ich, aż dach domu zacznie się zapadać. IEC 60270 daje nam narzędzia do “słyszenia” tych iskier, zanim wyrządzą szkody.

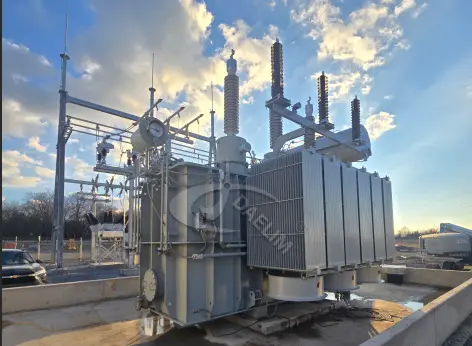

Dlaczego IEC 60270 ma znaczenie dla niezawodności i bezpieczeństwa transformatorów?

Obok IEC 60270, można również usłyszeć, jak ludzie mówią o EN 60270. Z jakiegoś powodu świat norm uwielbia różne nazwy dla tego samego zjawiska. EN 60270 to po prostu europejska wersja tych zasad. Niezależnie od tego, czy korzystasz z wersji IEC, czy EN, oba standardy mają wspólny cel, którym jest bezpieczeństwo.

Prawda jest taka, że sprzęt wysokiego napięcia doświadcza dużego stresu. Jeśli izolacja wewnętrzna nie jest dobra, energia elektryczna, która przepływa, znajdzie sposób na wydostanie się. Kiedy to następuje, powoduje to ciepło, więcej iskier, a w najgorszym przypadku całkowitą awarię. Przestrzegając normy IEC 60270, producenci mogą udowodnić, że ich transformator jest “zdrowy” wewnątrz.

Uzyskaj cenę transformatora

Zdobądź za darmo: Ostateczny przewodnik po standardzie IEC 60076

Nauka za pojęciem wyładowań częściowych (tych “małych iskier”)

Specjalną cechą tych “malutkich iskier” jest “wyładowania częściowe” to jak małe są. Aby to zobrazować, pomyśl o tym jak o pojedynczym ziarnku soli. Teraz wyobraź sobie, że próbujesz zważyć to ziarnko soli, gdy siedzi na tylnym haku ciężarówki o wadze 10 ton. To jest to, co musi zrobić sprzęt testowy. Sprzęt musi zignorować wszystkie “szumy” wielkiego prądu elektrycznego, aby znaleźć iskrę. Co zaskakujące, nawet kilka z tych malutkich iskier może powiedzieć nam, że transformator ma zamiar zawieść za kilka lat.

Duże problemy mogą pojawić się w Twoim projekcie lub obiekcie, jeśli zdecydujesz się pominąć przeprowadzenie tych testów. Na przykład, duże centrum danych postanowiło przyspieszyć dostawę swoich transformatory i pominięto ważne testy fabryczne IEC 60270, aby zaoszczędzić czas. Mniej niż rok później, jedna z jego głównych jednostek doznała poważnej awarii izolacji.. To, co zaczęło się od małych wyładowań elektrycznych, ostatecznie przerodziło się w dużą wewnętrzną usterkę, która spowodowała pożar oleju i wyłączyła część obiektu.

Jak IEC 60270 i pokrewne standardy zapewniają niezawodne zasilanie?

Weź IEC 60270 jako podręcznik do pomiaru iskier, a IEC 60905 jako przewodnik dotyczący postępowania w przypadku tych zmierzonych iskier. Pomaga nam to określić, czy poziom wyładowania jest akceptowalny w transformatorze, czy musimy go naprawić.

Technicznie te normy służą jako “oceny bezpieczeństwa” dla nowego samochodu. Z pewnością nie kupilibyśmy samochodu, który byłby wadliwy i nie przeszedł testu zderzeniowego. W ten sam sposób te normy zapewniają niezawodność, bezpieczeństwo i ochronę. Dlatego, gdy zobaczysz uwagę na karcie specyfikacji mówiącą o zgodności z IEC 60270, oznacza to, że producent upewnił się, że izolacja jest dobra i udowodnił to, korzystając z globalnego wzorca.

Dowiedz się więcej o Izolacja transformatora

Jak mierzy się wyładowania częściowe: wyzwanie związane z wykrywaniem niewidocznych iskier

Jednostką miary dla tych iskier jest “pikokulomb” (pC). Jak już wspomniano, można to traktować jako pojedynczą ziarenko soli i wyobrazić sobie ważenie go, gdy siedzi na plecach ciężarówki 10-tonowej. Potrzebne są niezwykle delikatne czujniki, aby uchwycić ten sygnał.

Z tego powodu nie możesz po prostu przeprowadzać testu w zwykłym obszarze testowym. Potrzebujesz “izolowanego pomieszczenia” lub klatki Faradaya, która jest jak “ciche pomieszczenie”, blokujące sygnały z twoich telefonów komórkowych i fal radiowych. Jeśli nie zrobisz takiej konfiguracji, czujniki prawdopodobnie wychwycą “hałas” z otoczenia zamiast iskier wewnątrz transformatora.

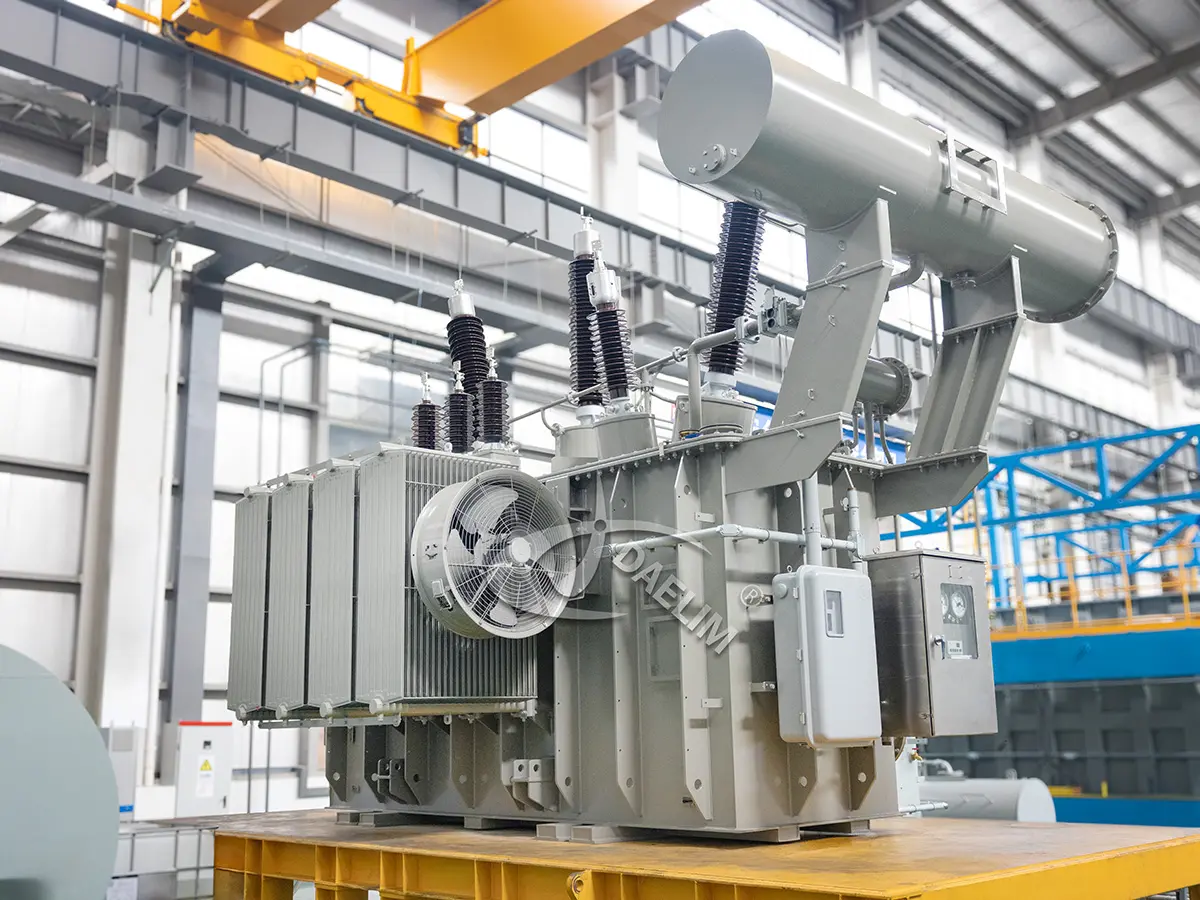

Jak terminy dostaw i testy wpływają na Twój projekt

Właściwe testowanie nie może być pospieszane. W przypadku dużych projektów przemysłowych, radzenie sobie z czasem realizacji transformatora jest zazwyczaj największym wyzwaniem, a brak przeprowadzenia pełnego testu IEC 60270 tylko po to, aby skrócić czas realizacji, to ogromny błąd.

Niezawodny test transformatora musi być w pełni zmontowany i “nawilżony” w oleju przez określony czas, aby wszystkie bąbelki powietrza mogły unoszyć się na powierzchnię. Jeśli dostawca transformatorów obiecuje szybką dostawę, zdecydowanie powinieneś zapytać, czy skracają czas “nawilżania” lub testy PD.

W projektach krytycznych czas realizacji to nie tylko kwestia budowy maszyny, ale także dowodzenia, że jest ona doskonała i bezpieczna w użyciu. Jednotygodniowe opóźnienie spowodowane testami jest znacznie lepsze niż sześciomiesięczne opóźnienie z powodu awarii transformatora na miejscu.

Kluczowe pytania do zadania przy zakupie transformatora

W ofercie transformatora nie pytaj tylko dostawcy, czy spełniają normy. Przynajmniej poproś ich o próbny raport testowy i poszukaj rzeczywistych wartości w pikokulombach. Ponadto, transformator powinien być oznaczony jako zaliczony w raporcie testowym w teście dźwięku słyszalnego, nawet gdy napięcie zostało zwiększone powyżej normalnych warunków eksploatacji.

Wnioski

Niezawodność twojego systemu zasilania to nie tylko kwestie techniczne. Jest to czynnik, który może zadecydować o sukcesie projektu lub nie. Jeśli transformator zawiedzie, twój harmonogram zostanie zrujnowany i na pewno pociągnie to za sobą dodatkowe koszty. Uczyń testowanie IEC 60270 priorytetem, aby zapewnić, że wycieki elektryczne nie staną się widoczną katastrofą. To więcej niż tylko elektryczność, to spokój umysłu.

Daelim Transformer ma wieloletnie doświadczenie w pomocy klientom w USA, Kanadzie i na całym świecie w radzeniu sobie z trudnymi wymaganiami technicznymi. Projektujemy i budujemy transformatory, które spełniają międzynarodowe normy, takie jak UL, CSA i CE, a nasze testy częściowego wyładowania traktujemy bardzo poważnie. Zapewniamy wsparcie techniczne i efektywną dostawę, aby utrzymać twoje projekty na właściwej drodze. Gotowy zapewnić niezawodność i bezpieczeństwo mocy twojego projektu? Skontaktuj się z Daelim Transformer dzisiaj, aby uzyskać fachową poradę na temat testowania IEC 60270 i dostosowanych rozwiązań energetycznych, które odpowiadają twoim specyficznym potrzebom.
