1.000+ elektrische Transformatoren (7,2–34,5 kV, 25–3000 kVA) — UL bewertet, Konformitätsbescheinigung verfügbar — Auf Lager und versandbereit aus Houston, CA und Florida. Kontaktieren Sie uns noch heute!
Primäre Spannungsbewertungen: 24,94 kV (andere benötigen Sie)
Sekundäre Spannungsbewertungen: 4,16 kV (andere benötigen Sie)
VERBINDUNGSTYP: Dyn1 (andere benötigen Sie)
TYPE: Umspannwerk
BIL: 60-150 kV
Standards: IEEE C57, CSA
Anwendung: Industrie
Nennleistung: 20 MVA
Zertifikat: UL
Der 20 MVA 29,4/4,16 kV Vektor Gruppentransformator Dyn1 von Daelim Transformer verfügt über geschlossene Anschlüsse sowohl auf der Niederspannungs- (LV) als auch auf der Hochspannungsseite (HV). Der Transformator nutzt das effiziente KNAN/KNAF Kühlsystem, das eine optimale Leistung gewährleistet. Anpassbar mit oben oder seitlich montierten Isolatoren. Entspricht UL/cUL, CSA Standards und unabhängigen Prüfberichten. Bei Daelim Transformer verstehen wir, dass jedes Projekt einzigartige Anforderungen mit sich bringt. Deshalb bieten wir anpassbare Transformatoren an, die es Ihnen ermöglichen, Spannung, Leistung und Parameter entsprechend Ihren Bedürfnissen anzupassen.
Daelim Transformer ist ein professioneller Hersteller von Transformatoren mit umfangreicher Projekterfahrung in Nordamerika. Unser Team ist versiert in IEEE, CSA, DOE, NEMA, und anderen Standards sowie den lokalen Gesetzen und Vorschriften. Wir exportieren Tausende von Transformatoren nach Nordamerika jedes Jahr. Die UL-zertifizierten Transformatoren von Daelim haben eine Nennspannung von bis zu 44 kV, was uns zum Transformatorenhersteller mit den meisten UL-Zertifizierungen .
| Spezifikationen für 20 MVA Umspannungstransformatoren | |||
| Standard | IEEE C57 | Effizienz | 97% |
| Methode | KNAN/KNAF | Impedanz | 8% |
| Leistungsbewertung | 20/26.6MVA | Breite (mm) | 4270 |
| Wickelmaterial | KUPFER | Länge (mm) | 3180 |
| Anzahl der Tap-Positionen | 5 | Höhe (mm) | 3245 |
| Vektorguppe | Dyn1 | Ölgewicht | 17620 lb |
| HV | 249400V | Gesamtgewicht | 33500kg |
| LV | 4160V | Farbe | ANSI 70 Lichtgrau |
Kontaktieren Sie Daelim Transformer für spezielle Anforderungen
Daelim 20 MVA Transformator

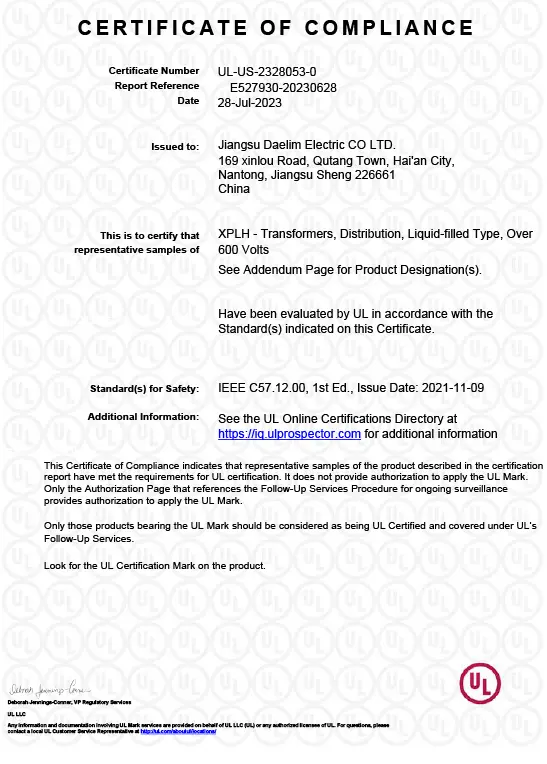

Der SF11-20000-26600/24,9/4,16 von Daelim Transformer ist ein sorgfältig gestalteter Dreiphasen-Transformator, der gemäß dem angesehenen IEEE C57 Standard hergestellt wurde. Dieser außergewöhnliche 20 MVA Transformator wurde speziell für die Installation in Houston, USA, entwickelt und trägt das prestigeträchtige UL-Zertifikat.
Der 20 MVA 24.9/4.16kV Vector Group Dyn1 3-Phasen-Drehstrom-Öl-eingetauchte Transformator von Daelim verfügt über geschlossene Anschlüsse sowohl auf der Niederspannungs- (LV) als auch auf der Hochspannungsseite (HV). Der Transformator verwendet das effiziente KNAN/KNAF-Kühlsystem, das eine optimale Leistung gewährleistet. Bei einer Temperatur von 65 °C beträgt die Leistungsbewertung gemäß KNAN 20 MVA, während sie mit KNAF 26,6 MVA erreicht. Der 20 MVA Transformator weist bei 65 °C eine Impedanz von 8% auf.
Die Umgebungsbedingungen des Installationsorts werden sorgfältig berücksichtigt, mit einer maximalen Umgebungstemperatur von -25 °C bis 35 °C. Die Primärwicklung arbeitet mit einer Spannung von 24,9 kV, während die Sekundärwicklung mit 4,16 kV arbeitet. Unser Transformator verwendet hochwertiges Kupferwickelmaterial, das eine überlegene Leitfähigkeit bietet. Die Primärwicklung ist in Delta- (D) Konfiguration angeschlossen, während die Sekundärwicklung in einer Stern- (YN) Konfiguration angeschlossen ist. Bei der Isolieröl verwenden wir das FR3-Markenpflanzenöl, das frei von PCB ist.
Was die Steuerungselemente und zusätzlichen Funktionen betrifft, können Sie sicher sein, dass wir Sie bestens ausgestattet haben. Der Daelim-Transformator ist mit einem Ölmessgerät, einem Ölstandsanzeiger, einem Druckentlastungsventil, einem Vakuumdruckmesser, Transformatorventilatoren und einem automatischen Temperaturregler (ATC) sowohl für die Primär- als auch für die Sekundärseite ausgestattet.
Der Herstellungsstandard für die 20 MVA-Umspanntransformator-Isolatoren entspricht den IEEE-Vorschriften. Die HV-Isolatoren sind aus Porzellan und befinden sich auf der linken Seite, während die LV-Isolatoren ebenfalls aus Porzellan sind und sich auf der rechten Seite befinden.
Was die Abmessungen betrifft, so misst der 20 MVA-Umspanntransformator 4270 mm in der Breite, 3180 mm in der Länge und 3245 mm in der Höhe. Der Kern und die Spulen des Transformators wiegen 35200 lb, der Tank und die Armaturen wiegen 22665 lb, die Flüssigkeit im Tank allein wiegt 13260 lb und die Flüssigkeit in den Radiatoren wiegt 1060 lb, was zu einem Gesamtgewicht von 73800 lb führt.
Daelim Transformer zeichnet sich als ein angesehener globaler Anbieter von Transformatoren aus, bekannt für seine Professionalität und Expertise. Ob Sie grundlegende Zertifizierungen wie UL/cUL oder CSA benötigen oder sogar umfassende Prüfberichte von autorisierten Organisationen, Daelim Transformer hat die Fähigkeit, diese Anforderungen zu erfüllen. Dies stellt sicher, dass ihre Transformatoren die höchsten Standards für Qualität und Konformität erfüllen.
Darüber hinaus zeigt die Vielseitigkeit von Daelim Transformer sich in ihrer Fähigkeit, Transformatoren gemäß einer Vielzahl von Branchenstandards zu entwerfen, zu produzieren und anzupassen. Egal, ob es ANSI/IEEE, CSA, IEC, AS/NZS, EN oder einen anderen Standard ist, sie haben das Wissen und die Fähigkeit, elektrische Transformatoren zu entwickeln, die auf Ihre spezifischen Bedürfnisse und Spezifikationen zugeschnitten sind.
Sie können sich auf die umfangreiche Erfahrung und das Engagement von Daelim Transformer verlassen, außergewöhnliche Produkte und Dienstleistungen zu liefern. Sollten Sie weitere Anfragen haben oder zusätzliche Informationen über ihr Angebot benötigen, zögern Sie bitte nicht, zu fragen.
