Elektrische Geräte wie Leistungstransformatoren sind hocheffiziente und zuverlässige Geräte. Der Transformator ist ein stationäres Gerät ohne bewegliche Teile, was ihn sehr robust und langlebig macht. Dennoch gehen während des Betriebs des Transformators einige Energieverluste verloren. Wenn Sie mehr über die Effizienz von Transformatoren und die während des Betriebs auftretenden Verluste erfahren möchten, lesen Sie unseren umfassenden FAQ-Leitfaden weiter.
Was ist Transformatoreneffizienz?
Das Verhältnis von Ausgangsleistung zu Eingangsleistung ist als Transformatoreneffizienz bekannt. Es misst, wie effektiv ein Transformator elektrische Energie in Gleichstrom von einer Form in eine andere umwandelt. Die Effizienz des Transformators wird in Prozent gemessen, mit einem Bereich von 97,1% bis 99,1%.
Die Bestimmung der Transformatoreneffizienz ist entscheidend für das Verständnis, wie gut der Transformator funktioniert und ob er repariert oder ersetzt werden muss. Die Effizienz des Transformators kann von vielen Faktoren beeinflusst werden, darunter Transformatorverluste, Transformatorgröße, Transformatorart und Last.
Was ist die Transformatoreneffizienzformel?
Die Auswirkungen des Transformatorverlusts können durch die Transformatoreneffizienz gemessen werden, die in Prozent ausgedrückt wird. Die Formel für die Transformatoreneffizienz lautet:
η = Pout / Pin, wobei
η die Transformatoreneffizienz, ausgedrückt in Prozent, ist (1%)
Pout = Transformatorausgangsleistung (W)
Pin = Transformator-Eingangsleistung (W)
Um die Berechnung der Transformatoreneffizienz durchzuführen, müssen Sie die Ausgangsleistung durch die Eingangsleistung teilen und das Ergebnis mit 100 multiplizieren. Das bedeutet, dass 96,961% die Effizienz eines Transformators mit einer Ausgangsleistung von 1.600 Watt und einer Eingangsleistung von 1.650 Watt ist.
Erfahren Sie mehr: Überschüssiger 15000 kVA Transformator zu verkaufen!
Was ist der Einphasen-Transformator? Effizienz?
Es ist entscheidend, einen einphasigen Verteilungstransformator zu konstruieren, damit die maximale Effizienz nicht bei einer reduzierten Last auftritt, wenn Sie ihn effizient gestalten möchten. Die durchschnittliche Effizienz eines einphasigen Verteilungstransformators hängt von seiner Größe ab, liegt jedoch typischerweise zwischen 95% und 98.5%.
Wenn ein einphasiger Transformator stark belastet wird, ist die Effizienz hoch. Die optimale oder ideale Transformator-Effizienz tritt jedoch bei etwa 75% bis 80% der Nennlast auf. Unterhalb dieses Bereichs dominieren die Transformatorverluste, und die Effizienz nimmt ab.
Jetzt erhältlich: 50 kVA Einphasen-Pfahlmontierter Transformator
Ist der Transformator 100% effizient?
So effizient ein Transformator auch sein mag, er ist nicht 100% effizient. Kein Transformator ist perfekt effizient, da immer Verluste während des Transformatorbetriebs auftreten. Die vier Hauptursachen für Leistungsverluste bei Transformatoren sind Kernverlust, Hysteresverlust, Wirbelstromverlust und Kupferverlust.
Kernverlust
Der Kernverlust ist die Leistung, die durch den Wirbelstrom und die Hysterese im Transformator-Kern verloren geht. Sie werden unter Lastbedingungen mit dem Leerlauftest gemessen. Kupferverlust tritt auf, wenn Leistung aufgrund des Widerstands in den Transformatorenwicklungen verloren geht.
Hysteresverlust
Hysterese ist als Rückführung der Magnetisierung des Geräte-Kerns bekannt. Der Betrag des Abfalls wird durch die Häufigkeit der magnetischen Umkehr, die verwendete Eisenart sowie das Volumen und die Flussdichte bestimmt. Die folgende Formel bestimmt den Hysteresverlust:
ηBmax 1.6fV(Watt) = Wh, wobei
η = Steinmetz-Hysteres konstant
V = Volumen des Kerns in m3
Erfahren Sie mehr: DOE-Effizienznormen für Transformatoren
Wirbelstrom
Der Wirbelstrom ist die elektrische Quelle, die Wechselstrom auf der Primärseite in den Transformator einspeist. Der im Transformator-Kern erforderliche wechselnde magnetisierende Fluss wird durch diese Bewegung bestimmt. Der erzeugte Wirbelstrom wird diesem Fluss entgegenwirken und einen Wärmeeffekt erzeugen, der Energieverluste verursacht.
Kupferverlust
Kupferverlust ist die I2R-Leistung, die aufgrund des elektrischen Widerstands in den Primär- und Sekundärwicklungen verloren geht. Er wird unter Volllastbedingungen mit demKurzschlusstest gemessen. Darüber hinaus können andere Transformatorenverluste auftreten, wie z. B. dielektrische (Isolations-) Verluste und Streubelastungsverluste.
Mehr lesen über Transformatorverluste
Warum ist die Effizienz von Transformatoren hoch?
Es gibt viele Gründe, warum die Effizienz von Transformatoren hoch ist. Ein Grund ist, dass Transformatoren hoch effiziente Geräte sind, die elektrische Energie von einer Form in eine andere umwandeln. Ein weiterer Grund sind die relativ niedrigen Transformatorenverluste.
Einer der Hauptgründe, warum die Effizienz von Transformatoren hoch ist, liegt darin, dass die Kernverluste von Transformatoren sehr gering sind. Der Transformator-Kern besteht aus einem Material, das sehr geringe Hysterese- und Wirbelstromverluste aufweist. Außerdem bestehen die Transformatorenwicklungen aus Kupfer, das einen sehr geringen Widerstand hat.

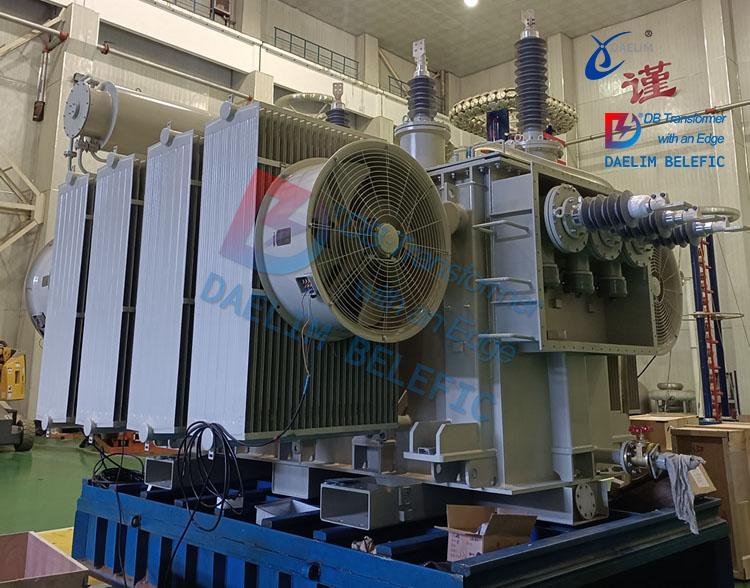

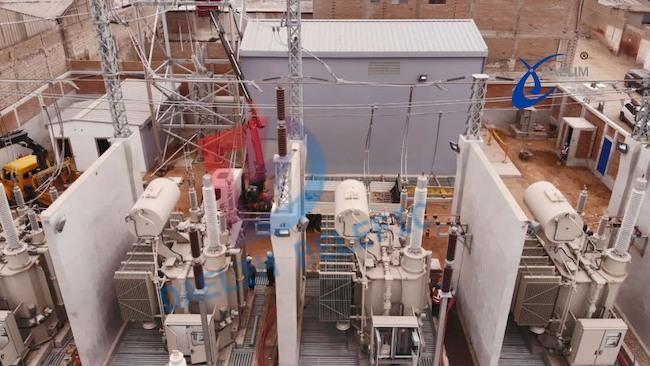

Um den Transformatorenschutz und die betriebliche Effizienz weiter zu verbessern, kann die Integration eines Leistungsschalters Überlastungen und Kurzschlüsse verhindern, sodass der Transformator innerhalb sicherer Parameter arbeitet.
Erfahren Sie mehr: Der umfassende Leitfaden für 2500KVA Transformatoren
Was beeinflusst die Transformatoreneffizienz?
Egal wie effizient ein Transformator sein kann, er kann niemals eine Effizienzkapazität von 100% erreichen. Der Grund dafür liegt wahrscheinlich in den folgenden Faktoren:
Der Heizeffekt des Wicklungsstroms
Energie geht in Form von Wärme I²R verloren, wobei R der Widerstand der Spule und I der durch die Spule fließende Strom ist. Sobald Wärme erzeugt wird, muss sie an die Umgebung abgegeben werden, um Schäden an der Spule zu vermeiden.
Um die Effizienz Ihres Transformators zu steigern, verwenden Sie dicke, hitzebeständige Kupferdrähte. Sie können auch ein Kühlmittel verwenden, um die Temperatur Ihres Transformators zu senken.
Erwärmung durch induzierte Wirbelströme
Diese Art von Verlust tritt im Kern des Transformators auf. Wirbelströme werden im Transformatorenkern induziert, wenn das sich ändernde Magnetfeld der Primärwicklung mit der Sekundärwicklung interagiert.
Um die Effizienz zu steigern, verwenden Sie einen laminierten Eisenkern, da jede Schicht mit Emailfarbe isoliert ist, was den Fluss von Wirbelströmen verhindert. Die hochresistente Emailfarbe verringert zudem den Wärmeeffekt.
Magnetisierung des Eisenkerns
Die Energieausgaben für die Magnetisierung und Demagnetisierung des Eisenkerns können recht hoch sein. Dies liegt daran, dass der Transformator den Eisenkern ständig magnetisieren und demagnetisieren muss, um ein sich änderndes Magnetfeld in der Sekundärwicklung zu erzeugen. Dieser Prozess kann potenziell viel Energie verschwenden.
Um diesen Energieverlust zu reduzieren, verwenden Sie eine amorphe Metalllegierung für den Transformatorenkern. Amorphe Metalle haben einen sehr niedrigen Hystereseverlust, da sie keine kristalline Struktur aufweisen.
Flussleckage
Ein Teil des induzierten magnetischen Flusses von der Primärspule wird nicht an die Sekundärspule übertragen, was zu einem Rückgang des elektromagnetischen Flusses (EMF) in der Sekundärspule führt. Die Primärwicklung verwickelt sich mit der Sekundärwicklung.
Der Eisenkern sollte eine geschlossene Schleife bilden, in der der Fluss fließen kann. Wenn es im Transformator Luftspalten gibt, wird der Fluss entweichen und nicht vollständig genutzt, was zu einem Rückgang der Effizienz des Transformators führt.
Um Flussverlust zu reduzieren, stellen Sie sicher, dass der Transformator fest gewickelt ist und es keine Luftspalten im Transformator gibt.
Lesen Sie meinen Artikel über Grundlagen des elektrischen Transformators
Wie kann die Transformatoreneffizienz verbessert werden?
Obwohl die Effizienz Ihres Transformators niemals 100% erreichen kann, gibt es verschiedene Möglichkeiten, ihn von seinem aktuellen Zustand zu verbessern. Um einen Transformator effizienter zu machen, können Sie Isolierung des Schlaufenbereichs, den Widerstand der Primär- und Sekundärspulen oder die Flusskopplung hinzufügen.
Isolierung der Schlaufenfläche
Die Isolierung zwischen den Kernelementen ist notwendig, um die Auswirkungen von Wirbelströmen zu reduzieren. So kann der Strom den beabsichtigten Weg durch die Primär- und Sekundärwicklungen nehmen. Infolgedessen wird die Effizienz des Transformators erheblich steigen, da der Transformator nicht so hart arbeiten muss, um die Auswirkungen der Wirbelströme zu überwinden.
Jetzt erhältlich: Umfassender Leitfaden zur Transformer-Isolierung
Widerstand von Primär- und Sekundärspulen
Um Wärmeverluste zu vermeiden, muss der Widerstand der Primär- und Sekundärspulen so niedrig wie möglich sein. Wenn der Widerstand zu hoch ist, verliert Ihr Transformator mehr Energie in Form von Wärme. Verwenden Sie ein Kühlmittel, um den Widerstand zu senken und die Effizienz des Transformators zu verbessern.
Flusskopplung
Die Flusskopplung muss so eng wie möglich sein, um Flussleckagen zu reduzieren. Wenn es zu viel Flussleckage gibt, kann der Transformator nicht allen Fluss nutzen und muss härter arbeiten, was zu einem Rückgang der Effizienz des Transformators führt.
Stellen Sie sicher, dass der Transformator fest gewickelt ist und keine Lufteinschlüsse im Transformator vorhanden sind, um die Flussverluste zu reduzieren.
Mehr lesen: Wie wählt man den besten Verteilungstransformator aus?
Bei welcher Last ist die Transformatoreneffizienz am höchsten?
Ein Transformator ist am effizientesten, wenn er mit seiner Nennkapazität betrieben wird. Die ideale Effizienz für einen Transformator liegt bei etwa 80-90 %. Ein Transformator ist jedoch nie 100 % effizient. Ein Teil der Energie geht stets in Form von Wärme und Lärm verloren.
Darüber hinaus arbeitet ein Transformator auch am effizientesten bei einer 3/4 vollen Last. Kupferverluste (Pc) und Eisenverluste (Pi) sind bei voller Last auf ihr Maximum bewertet. Wenn der Transformator leicht belastet ist, wird der Strom in beiden, den Primär- und Sekundärwicklungen, verringert.
Dies führt zu einem Rückgang von Pc und Pi, was zu einer Steigerung der Effizienz führt. Der Transformator muss jedoch so ausgelegt sein, dass er mit 1,2-mal seiner Nennleistung (120% FL) betrieben wird, um Nachfrageüberhöhungen abzudecken.
Was ist der effizienteste Transformator?
Der effizienteste Transformator ist derjenige, der die geringsten Energiesverluste aufweist. Wie bereits erwähnt, gibt es drei Haupttypen von Energieverlusten bei einem Transformator: Kupfer- und Eisenverluste sowie Flussleckagen. Aufgrund dieser Verluste gibt es keine klare Option für den effizientesten Transformator.
Die Effizienz eines Transformators hängt von vielen Faktoren ab, wie der Art des Metalls, das für den Kern verwendet wird, der Festigkeit der Flusskopplung und dem Widerstand der Primär- und Sekundärspule. Einige der effizientesten Transformatoren sind diejenigen, die amorphe Metalleinsätze verwenden. Dies liegt daran, dass amorphe Metalle einen viel niedrigeren Hystereseverlust aufweisen als traditionelle Transformatorenkörper aus Siliziumstahl.
Jetzt erhältlich: Wie viel wissen Sie über die verschiedenen Arten von Transformatoren?
Was sind die Auswirkungen der Transformatoreneffizienz?
Die Auswirkungen der Transformatoren-Effizienz können in zwei Hauptkategorien unterteilt werden: wirtschaftliche und technische.
Aus wirtschaftlicher Sicht ist die Effizienz von Transformatoren wichtig, da sie direkten Einfluss auf die Stromkosten hat. Je höher die Transformator-Effizienz, desto geringer die Stromkosten. Dies liegt daran, dass weniger Energie in Wärme verloren geht, sodass der Transformator mit der gleichen Eingangsenergie mehr Leistung erzeugen kann.
Die Effizienz von Transformatoren ist aus technischer Sicht entscheidend, da sie die Gesamtleistung des elektrischen Systems beeinflusst.
Ein effizienter Transformator führt zu geringeren Wärmeverlusten, was bedeutet, dass der Transformator länger betrieben werden kann, ohne ersetzt oder gewartet werden zu müssen. Darüber hinaus erzeugt ein effizienter Transformator weniger Geräusche, was in empfindlichen Anwendungen wichtig sein kann.
Lese meinen Artikel Was Sie über Transformatoren in Umspannstationen wissen müssen
Was sind die Standards für Transformatoreneffizienz?
Die Effizienzstandards für Transformatoren sind die Vorschriften und Spezifikationen, die festlegen, wie effizient Ihre Transformatoren sind. Hier sprechen wir hauptsächlich über drei Standards für Transformatoren-Effizienzstandards: IEEE, CSA und IEC.
Der IEEE-Standard, IEEE Std 693-2015, ist der am häufigsten verwendete Standard für die Effizienz von Transformatoren. Er definiert die Mindestanforderungen an die Effizienz für sowohl Verteilungs- als auch Leistungstransformatoren.
Die CSA C802 wird von der Canadian Standards Association formuliert, hinsichtlich der Anforderungen an den Effizienz-Wert von Leistungstransformatoren. Dieser Standard gilt für Leistungstransformatoren mit einer Nennleistung von 501 bis 10.000 kVA. Wenn Sie ein Kunde aus Kanada sind, müssen Sie auf diesen Standard besonderen Wert legen.
Der IEC-Standard, IEC 60076-11, ist ein neuerer Standard, der sich auf Verteilungstransformatoren konzentriert. Er umfasst sowohl Anforderungen an die Energieeffizienz als auch an die Leerlaufverluste.
Lese Ressourcen
Der Ultimative Leitfaden zur IEC 60076 Norm
Ultimative Anleitung zum IEEE C57 Standard
CSA C88 Standard für Leistungstransformatoren
CSA C802 Transformator-Effizienz
Wie findet man die ideale Effizienz für seinen Transformator?
Mit der Transformatorengleichung können Sie die ideale Effizienz für einen Transformator bestimmen. Diese Gleichung berücksichtigt die Eingangsleistung, die Ausgangsleistung und die Verluste des Transformators.
Die ideale Effizienz wird als Verhältnis der Ausgangsleistung zur Eingangsleistung definiert. Um die ideale Effizienz zu finden, müssen Sie zunächst die Eingangs- und Ausgangsleistung des Transformators bestimmen.
Die Eingangsleistung können Sie ermitteln, indem Sie die Spannung über der Primärwicklung mit dem Strom durch die Primärwicklung multiplizieren. Finden Sie die Ausgangsleistung, indem Sie die Spannung über der Sekundärwicklung mit dem Strom durch die Sekundärwicklung multiplizieren.
Sobald Sie die Eingangs- und Ausgangsleistung bestimmt haben, können Sie die ideale Effizienz berechnen, indem Sie die Ausgangsleistung durch die Eingangsleistung teilen.
Erfahren Sie mehr: 13.8 kV 10.5 MVA Umspanntransformator für Ecuador
Gibt es ein reales Effizienzlimit für Transformatoren?
Ja, es gibt eine reale Effizienzgrenze für Transformatoren. Diese Grenze wird durch die Gesetze der Physik und die Materialeigenschaften des Transformators bestimmt.
Die reale Effizienzgrenze für einen Transformator liegt bei etwa 98%. Das bedeutet, dass ein Transformator niemals 100% effizient sein kann, da immer Verluste mit dem Transformator verbunden sind.
Transformatoreneffizienz den ganzen Tag
Transformatoren sind in verschiedenen Größen erhältlich, die für verschiedene Spannungen und Frequenzen ausgelegt sind und in der Lage sind, eine breite Palette von Spannungen bereitzustellen. Das Verhältnis von Ausgangs- zu Eingangsleistung (Watt) bestimmt den benötigten Transformator.
Andere Arten von Transformatoren sind jedoch nicht in der Lage, ihre Effizienz zu messen. Beispielsweise bleiben Verteilungsunterstationstransformatoren oft unter Spannung und ermöglichen keine einfache Messung der Eingangs- oder Ausgangsleistung. Daher wird die Effizienz von Verteilungsunterstationstransformatoren häufig anhand von Lastverlust- und Leerlaufverlustdaten geschätzt, anstatt die Transformator-Effizienzurechnung zu verwenden.
Was ist der Unterschied zwischen den Effizienzklassen von Transformatoren?
Es gibt drei Hauptklassen von Transformatoren-Effizienz: Standard, Premium und Super-Premium.
Die Standard-Transformator-Effizienz ist die Mindest-Effizienz, die von den IEEE- und IEC-Standards gefordert wird.
Die Premium-Transformator-Effizienz liegt über den Standards für Effizienz.
Die Super-Premium-Transformator-Effizienz ist die höchste Transformator-Effizienz und wird typischerweise in kritischen Anwendungen eingesetzt.
Jetzt erhältlich: Wie man die Analyse von Gasen durchführt und den Ölstand im Transformator überprüft
