Oceny napięcia pierwotnego: 12,47 kV
Oceny napięcia wtórnego: 4,16 kV
TYP: Rodzaj konserwatora
Normy: Norma IEEE C57.12.00
Moc znamionowa: 16.12.22 Wypadek drogowy
Typ chłodzenia: ONAN/ONAF1/ONAF2

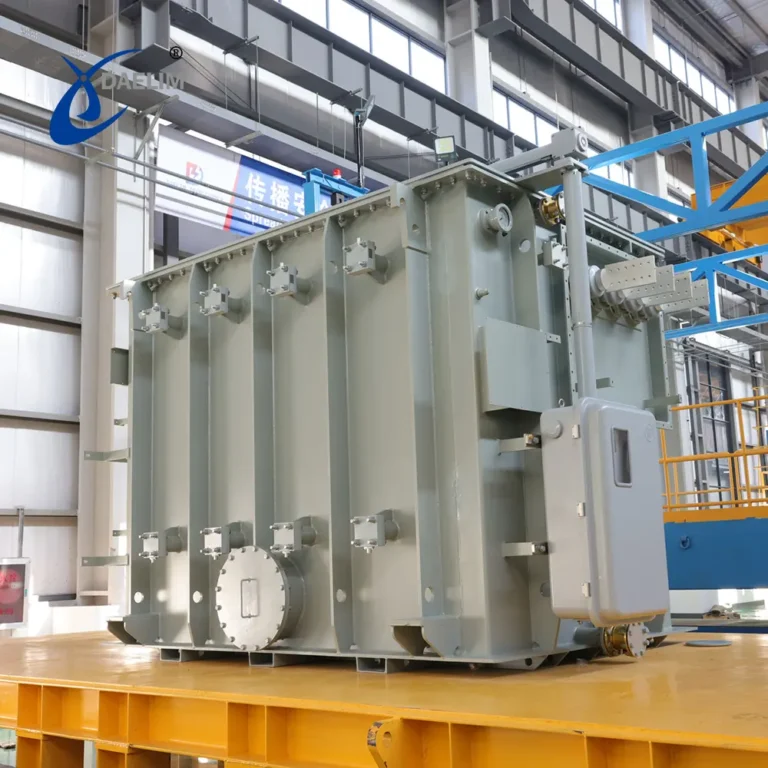

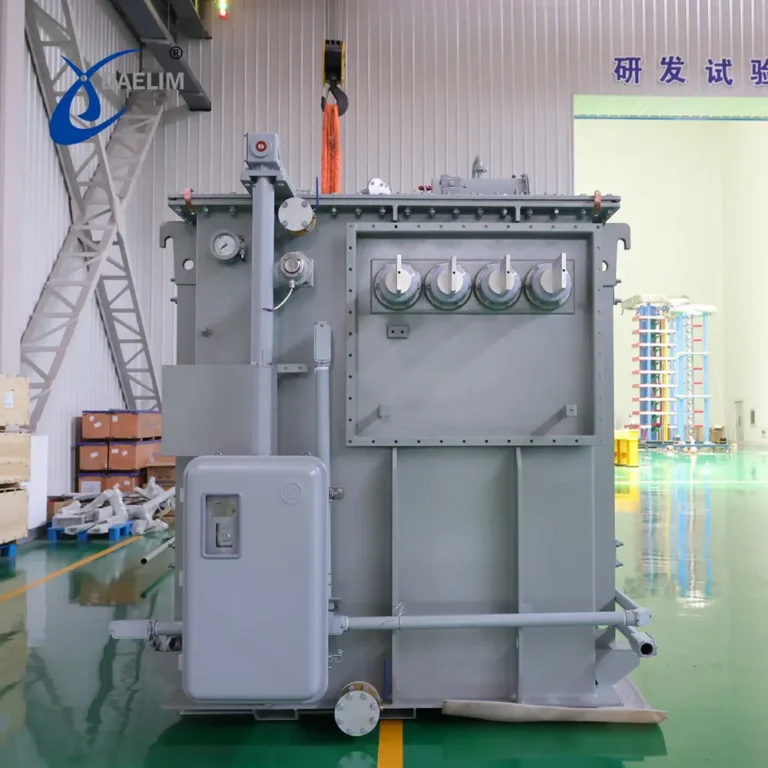

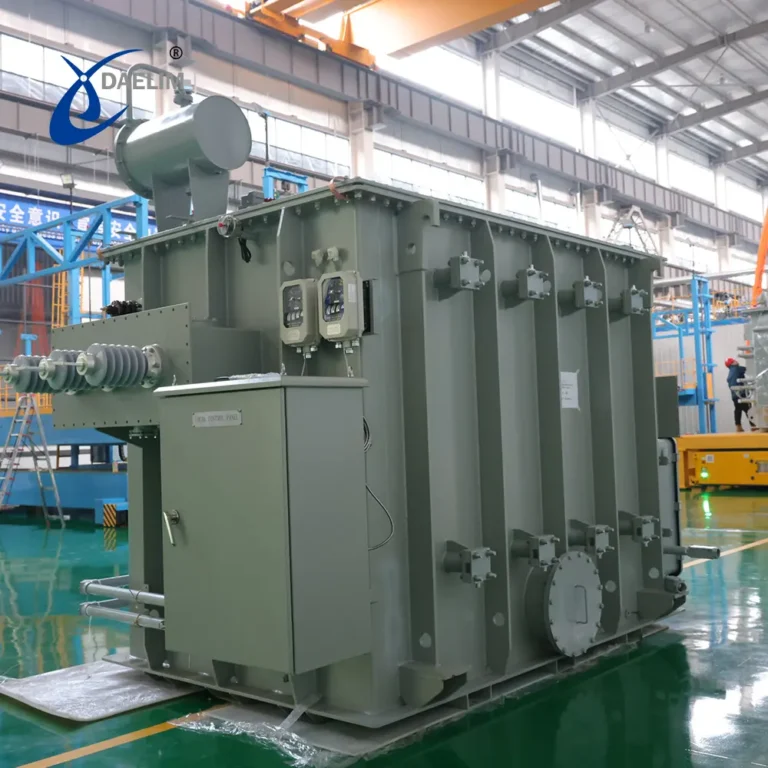

Jest to trójfazowy transformator mocy o mocy 22 MVA, zaprojektowany na zamówienie, wyposażony w przełącznik odgałęzień pod obciążeniem, umożliwiający łatwą i szybką zmianę odgałęzienia transformatora w zależności od zasilania i zapotrzebowania na moc. Transformator został specjalnie zaprojektowany i opracowany z myślą o rynku w Taxes w USA, dzięki czemu spełnia wszystkie międzynarodowe normy obowiązujące w Taxes w USA, takie jak IEEE C57.12.
Transformator jest dostępny w trzech różnych wersjach mocy znamionowej, przy czym moc znamionowa podstawowa wynosi 12 MVA. Transformator charakteryzuje się również możliwością zastosowania trzech różnych typów układów chłodzenia w zależności od mocy znamionowej i obciążenia elektrycznego podłączonego do transformatora. Transformator może pracować na wysokości 1000 metrów oraz przy częstotliwości 60 Hz (standard w stanie Teksas w USA).
| Pole | Wartość |
| Warunki pracy | Na świeżym powietrzu |
| H.V. BIL | 95 kV |
| L.V BIL | 60 kV |
| Wysokość operacyjna | 1000 m |
| Moc znamionowa | 16.12.22 Wypadek drogowy |
| Napięcie znamionowe | 12,47 ± 8 × 1,251 TP3T / 4,16 kV |
| Grupa wektorowa | Dyn1 |
| Częstotliwość | 60 Hz |
| Liczba faz | 3 |
Ponieważ transformator ten został zaprojektowany z myślą o krajowej sieci elektroenergetycznej, oferuje trzy różne moce znamionowe, co zapewnia wszechstronną możliwość dostosowania do różnych mocy wyjściowych stacji krajowej sieci elektroenergetycznej.
Transformator oferuje moc znamionową
Przy danej mocy znamionowej transformator może zapewniać różne kombinacje napięcia i prądu w zależności od położenia przełącznika odczepów. Wartość 12 MVA stanowi tutaj moc znamionową odniesienia, a impedancja transformatora oraz straty w obciążeniu i bez obciążenia są obliczane na podstawie tej mocy znamionowej.
Ten transformator elektryczny został zaprojektowany z myślą o napięciu znamionowym wynoszącym 12 kV (a dokładniej 12 470 woltów) oraz natężeniu prądu wynoszącym 1018 amperów. Transformator posiada 17 różnych pozycji odgałęzień, co oznacza 17 różnych kombinacji napięcia i natężenia prądu, pozwalających dostosować się do stale zmieniających się warunków zasilania sieciowego oraz zapotrzebowania podłączonych odbiorników elektrycznych.
Jest to transformator elektryczny typu olejowego, w którym olej mineralny służy do izolacji i chłodzenia transformatora. W transformatorze tym zużywa się około 21 560 funtów oleju mineralnego na potrzeby izolacji i chłodzenia. Olej transformatorowy jest przechowywany w zbiorniku transformatora, który został zaprojektowany i skonstruowany tak, aby pomieścić olej, a także ułatwiać odprowadzanie ciepła odpadowego.
W celu odprowadzenia ciepła odpadowego transformatory wykorzystują trzy różne układy chłodzenia, z których każdy jest zaprojektowany tak, aby skutecznie odprowadzać ciepło odpadowe o określonej mocy znamionowej. Transformator jest wyposażony w układ chłodzenia olejem i naturalnym obiegiem powietrza, układ chłodzenia olejem i naturalnym obiegiem powietrza z wymuszonym obiegiem (układ 1) oraz układ chłodzenia olejem i naturalnym obiegiem powietrza z wymuszonym obiegiem (układ 2).
| Metoda Chłodzenia | Moc znamionowa |
| ONAN | 12 MVA |
| ONAF-1 | 16 MVA |
| ONAF-1 i ONAF-2 | 20 MVA |
Każda część transformatora elektrycznego została bardzo starannie zaprojektowana i wykonana tak, aby uzyskać kompaktową konstrukcję o minimalnych wymiarach, co ułatwia transport i montaż transformatora mocy.
W celu lepszego zrozumienia budowy transformatora poniżej podano masę każdej z głównych części transformatora elektrycznego w funtach.
| Komponent | Waga (lbs) / Objętość |
| Rdzeń i Cewki | 33 000 funtów |
| Zbiornik i Elementy | 13 200 funtów |
| Olej mineralny w zbiorniku w temperaturze 25°C | 21 560 funtów |
| Całkowita waga | 62 700 funtów |
| Waga transportu (z olejem) | 75 240 funtów |
Transformator mocy dostarczony do firmy Taxes USA może być wykorzystywany w różnych zastosowaniach w tej firmie, m.in.:
Transformator mocy został zaprojektowany i opracowany dla firmy Taxes USA i spełnia wszystkie międzynarodowe normy obowiązujące w tej firmie. Przed oddaniem do użytku na miejscu transformator przeszedł kompleksowe testy odbiorcze w fabryce oraz testy odbiorcze na miejscu. Oto niektóre z podstawowych wymagań zgodności:
Oferta transformatorów Daelim transformatory mocy dowolnego typu, rozmiaru, mocy znamionowej i zakresu napięcia. Nasze transformatory posiadają wszystkie standardowe cechy, a ponadto oferujemy projekty dostosowane do indywidualnych wymagań klienta. Dostarczamy transformatory zgodne z normami krajowymi oraz wymienionymi normami międzynarodowymi. Oferujemy kompleksowe usługi w zakresie projektowania, rozwoju i testowania transformatorów elektrycznych we własnym zakresie, a także zapewniamy naszym klientom planowanie logistyczne i usługi wysyłkowe.
Jeśli mają Państwo jakiekolwiek pytania dotyczące transformatorów elektrycznych, skontaktuj się z naszym zespołem i z przyjemnością pomożemy Ci w realizacji Twojego projektu.
